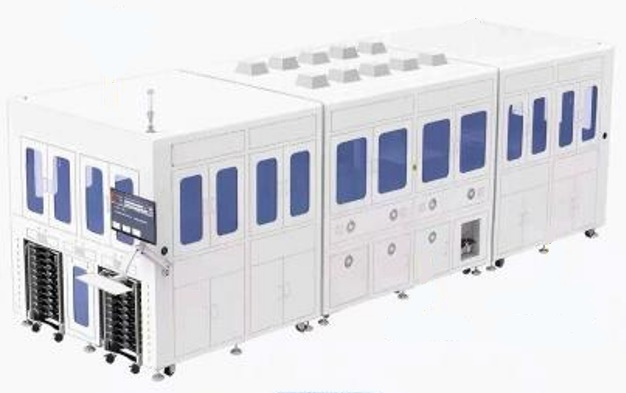

Станция тестирования оперативной памяти DDR5 RDIMM ATE - KT-5MRX AUTO

Описание

Область применения:

Программирование и проверка SPD, тестирования на герметичность, энергопотребление, SI, PMIC, запаса памяти DRAM, на изгиб, а также маркировка продукции.

Особенности ATE тестирования:

• Базовое электрическое тестирование: обнаруживает обрыв цепи и короткое замыкание, а также выявляет иные проблемы и обеспечивает правильную работу электрических соединений.
• Тестирование параметров: проверяет основные электрические параметры, такие как время чтения/записи, диапазон напряжения и потребляемая мощность, для обеспечения соответствия проектным требованиям.
• Тестирование базовой функциональности: быстрая проверка таких функций, как операции чтения/записи и сохранение данных, для подтверждения того, что чип может выполнять основные функции.

Основной особенностью тестирования ATE является его скорость: оно позволяет выявлять только те продукты, которые не соответствуют электрическим требованиям, гарантируя, что все продукты, поступающие на следующий этап тестирования, функционально исправны и соответствуют основным стандартам качества.

Особенности SLT тестирования:

Основная цель SLT-тестирования: имитация реальных сценариев использования с помощью расширенного стресс-тестирования для устранения скрытых дефектов - продуктов, которые соответствуют электрическим требованиям, но нестабильны при фактическом использовании. Прохождение тестирования ATE не гарантирует длительной стабильной работы, SLT предназначен для проверки долговечности и стабильности продукта.

Основные компоненты SLT-тестирования: полностью имитирует реальные пользовательские сценарии с более длительными циклами тестирования и более сложными условиями, уделяя особое внимание стабильности и надежности.
Адаптация к реальной среде: модули RDIMM устанавливаются на реальные материнские платы с соответствующим встроенным ПО и операционными системами для проверки их работоспособности в реальных условиях.
Расширенное стресс-тестирование: модуль RDIMM работает при полной нагрузке в течение нескольких часов (или дольше), непрерывно выполняя операции чтения, записи и стирания данных для выявления таких проблем, как сбои системы или потеря данных;
Тестирование в условиях высокой температуры: стабильность работы чипа проверяется в условиях высокой температуры и высокого давления условия, например, моделирование различных сценариев использования при температуре 70°C;
Тестирование совместимости и надежности: тестирование совместимости чипа с процессором и операционной системой, а также защиты от потери питания и снижения производительности с течением времени, чтобы обеспечить стабильную работу RDIMM в течение длительного времени.

Пример тестирования:

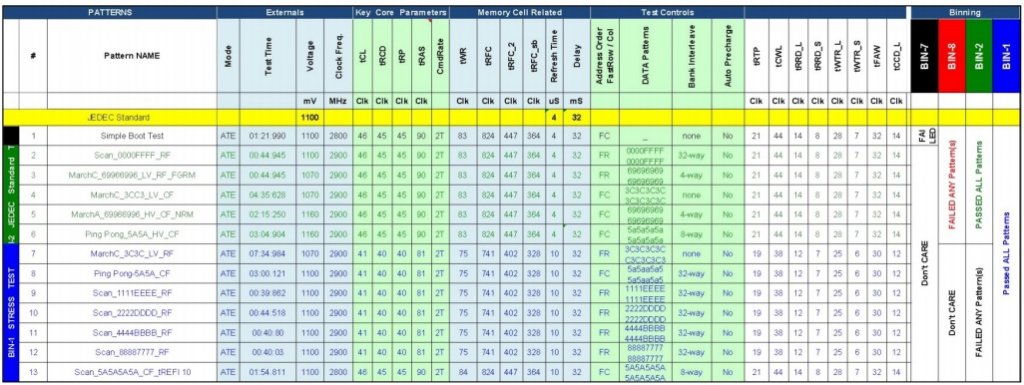

Это план тестирования для проверки памяти DDR5 5600M 32GB RDIMM для конкретного клиента:

Если все тестовые задания 1-13 пройдены, продукт классифицируется как BIN1 (класс 1) и подходит для серверов и продуктов корпоративного уровня.

Если пункты 1-6 соответствуют требованиям, а пункты 7-13 содержат какие-либо дефекты, продукт классифицируется как BIN2 (стандартный) и подходит для потребительского рынка.

Если какой-либо из пунктов 1-6 не соответствует требованиям, продукт классифицируется как дефектный.
(Этот стандарт оценки KTI стал отраслевым стандартом для тестирования памяти корпоративного уровня и признан многими производителями серверов, такими как Inspur, H3C, ZTE, Lenovo и Huawei.).

Тестирование RDIMMS на массовом производстве включает в себя:

1. Программирование и проверка SPD (2-3 минуты);
2. Проверка утечки тока: измеряется значение тока холостого хода;

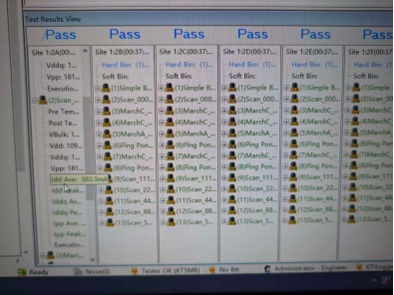

3. Проверка энергопотребления: отслеживает напряжение и ток в режиме реального времени во время каждого теста (как показано на рисунке справа вверху), чтобы отобрать модули RDIMM, соответствующие требованиям к энергопотреблению;
4. Функциональный тест PMIC: обычно проверяется на инженерных установках, при массовом производстве детальное тестирование не проводится, поскольку измерения тока холостого хода включены в функциональный тест и не требуют повторения;
5. Тестирование целостности сигнала также выполняется на инженерных устройствах для проверки, оно не проводится во время массового производства;
6. Для тестирования запаса памяти DRAM массовое производство обычно требует ужесточения параметров. Если требуется детальное тестирование запаса прочности, оно выполняется на инженерных установках.

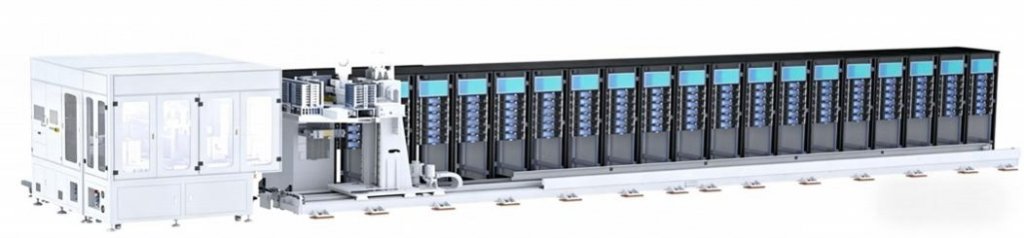

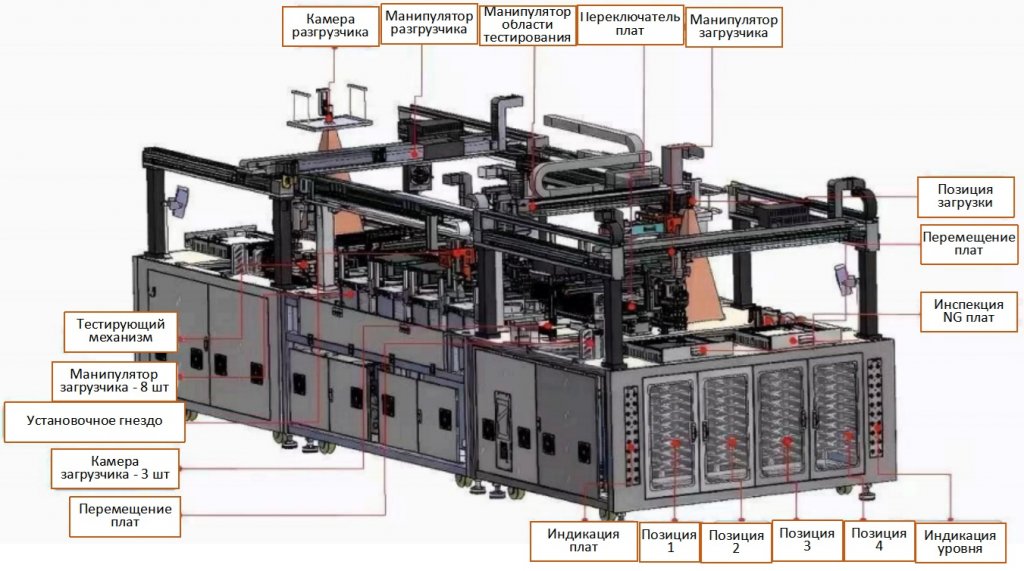

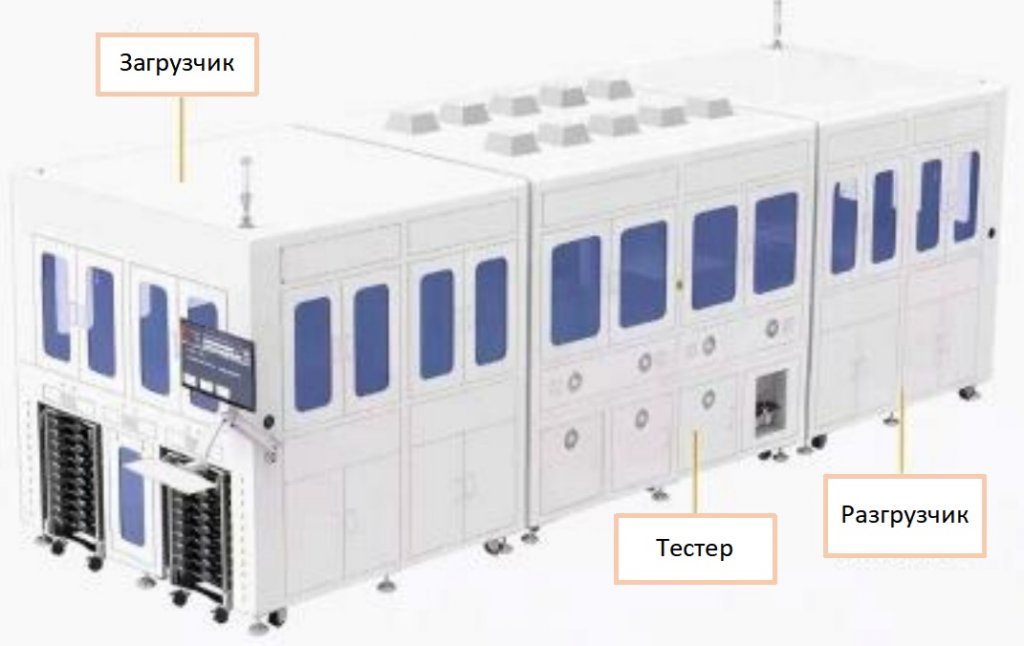

Станция тестирования DDR5 RDIMM SLT — KT-5SLT AUTO

Основные области применения:

Тестирование совместимости систем, высокотемпературное старение / тестирование долговременной стабильности.

Ключевые эксплуатационные параметры:

1. Технические характеристики проверяемых устройств и тестовые частоты: DDR5 RDIMM, LRDIMM, 3DS RDIMM, 4800/5600/6400 Мбит/с.
2. Возможность параллельного тестирования: система может быть сконфигурирована со 100 тестовыми станциями, каждая из которых поддерживает 32 модуля DIMM, что позволяет проводить параллельное тестирование до 3200 модулей DIMM.
3. Тестовые задания: включает в себя эффективные алгоритмы тестирования высокой интенсивности, разработанные более 30 лет назад, что значительно сокращает цикл тестирования. Он включает в себя в общей сложности 40 встроенных алгоритмов тестирования, таких как ATSLWB, JumpLWB, Shift8PSP, Shift32PSP, Shift8LWB, Shift32LWB, MovRot64b и MT64, и предоставляет интерфейс для настройки алгоритма.
4. Регулируемые параметры напряжения и синхронизации: Vdd, частота, tCL, tCWL, tRC, tRCD, tRASmin, tRP, tRRD, tWTR, tRFC, tFAW, tRTP, tWR, tCCD, CmdRate, управление обновлением и т.д.
5. Поддерживает точное высокотемпературное тестирование, проверку на деформацию печатной платы, а также маркировку в режиме реального времени (чтобы номер QR-кода на этикетке соответствовал номеру SPD), обеспечивая быстрое, полностью автоматизированное решение для крупномасштабного производства памяти.

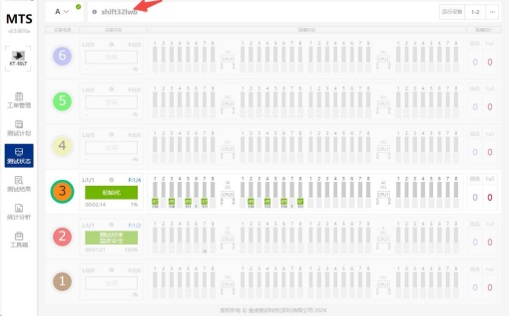

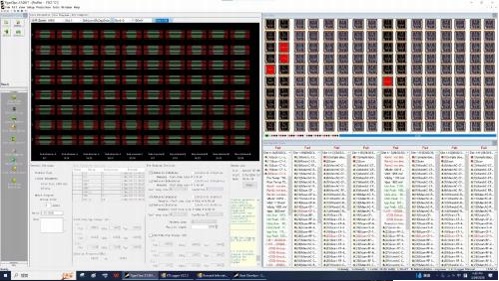

DDR5 RDIMM SLT System UI

SLT имеет локальную базу данных, позволяющую хранить все тестовые данные на локальном сервере.

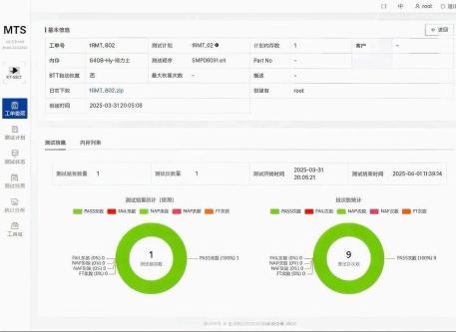

MTS обеспечивает удаленный доступ к устройствам SLT и их эксплуатацию, упрощая централизованное управление заказами на тестирование, планами тестирования и статистикой результатов тестирования, интервалов, результатов выполнения заказов, алгоритмов и отчетов об испытаниях.

Подходит для крупносерийного производства, снижая риск человеческого фактора.

Фирменное программное обеспечение для тестирования и управления модулями памяти MTS interface отображает в режиме реального времени информацию о температуре и сроке службы отдельных модулей памяти.

Когда модуль памяти вставляется в гнездо, цвет световода меняется, что позволяет операторам быстро оценить состояние модуля перед загрузкой системы, тем самым значительно повышая эффективность тестирования.
