Представляем высокопроизводительную SMD-линию, специально разработанную для крупносерийного производства. Эта линия сочетает в себе передовые технологии, высокую производительность и гибкость, обеспечивая эффективный процесс монтажа и пайки SMD-компонентов.

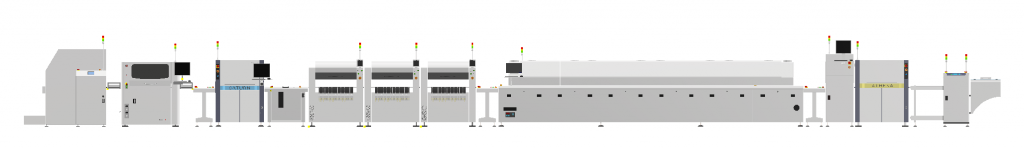

Состав линии

• Загрузчик плат из магазинов, 1Click LDB 460XL — обеспечивает автоматическую подачу плат в линию, минимизируя ручной труд.

• Автоматический принтер трафаретной печати, ESE US-7000X— обеспечивает автоматическую подачу плат в линию, минимизируя ручной труд.
• Соединительный конвейер 1Click 0,5 м, CYA 460XL-500 — обеспечивают автоматическое перемещение печатные плат в линии.
• Линейная система SPI 3D паяльной пасты, Saturn L  — обеспечивает автоматическую проверку качества нанесения паяльной пасты.
• Отбраковочный конвейер 1Click 1 м, CYС 460XL-1000 — обеспечивает сортировку NG-OK плат после проверки на SPI.
• Высокоскоростной автомат-установщик SMD компонентов, DECAN S2 — обеспечивает высокоскоростной и точный монтаж компонентов.

• Высокоскоростной автомат-установщик SMD компонентов, DECAN S2  — обеспечивает высокоскоростной и точный монтаж компонентов.
• Гибкий многофункциональный автомат-установщик SMD компонентов, DECAN L2 — обеспечивает высокоскоростной и точный монтаж компонентов.

• Соединительный конвейер 1Click 0,5 м, CYA 460XL-500 — обеспечивают автоматическое перемещение печатные плат в линии.

• Печь оплавления, JTR-1200 — обеспечивает качественную пайку с контролем температуры и времени.
• Соединительный конвейер 1Click 0,5 м, CYA 460XL-500 — обеспечивают автоматическое перемещение печатные плат в линии.
• Многофункциональный буферный конвейер 1Click STB 460XL — обеспечивает хранение плат при высокой загруженности линии.
• Линейная система АОИ, ATHENA L — обеспечивает автоматическую проверку качества сборки изделия.
• Разгрузчик-сортировщик плат в магазины, 1Click ULDC 460XL —обеспечивает автоматическую подачу плат в магазины, минимизируя ручной труд.

Технические характеристики решения

• Производительность: до 92.000 комп/час

• Спектр устанавливаемых компонентов: 03015 ~ □12 мм ИС

• Макс. габариты ПП: 510х460 мм

• Макс. количество питателей: 120 шт (8 мм)

• Количество зон нагрева/охлаждения: 12/3

• Количество ПП в магазине: 50

Преимущества решения

• Максимальная производительность: обеспечивает выпуск до 108 000 компонентов в час, что идеально подходит для крупносерийного производства.

• Гибкость: подходит для монтажа различных типов компонентов и размеров плат.

• Точность: обеспечивает высокое качество монтажа и пайки, соответствующее современным стандартам.

• Компактность: легко интегрируется в ограниченные производственные площади.

• Простота в обслуживании: удобный доступ к компонентам и системам для технического обслуживания и ремонта.

Почему выбирают СМТ Технологии

• Опыт и экспертиза: многолетний опыт в поставке и настройке SMD-оборудования.

• Индивидуальный подход: подбор решения, соответствующего специфике вашего производства.

• Полный цикл обслуживания: от поставки и установки до технической поддержки и обучения персонала.

• Надёжность и качество: оборудование от проверенных производителей с гарантией качества.

Если вы ищете эффективное и надёжное решение для крупносерийного производства, наша SMD-линия — идеальный выбор. Свяжитесь с нами для получения дополнительной информации и консультации.
