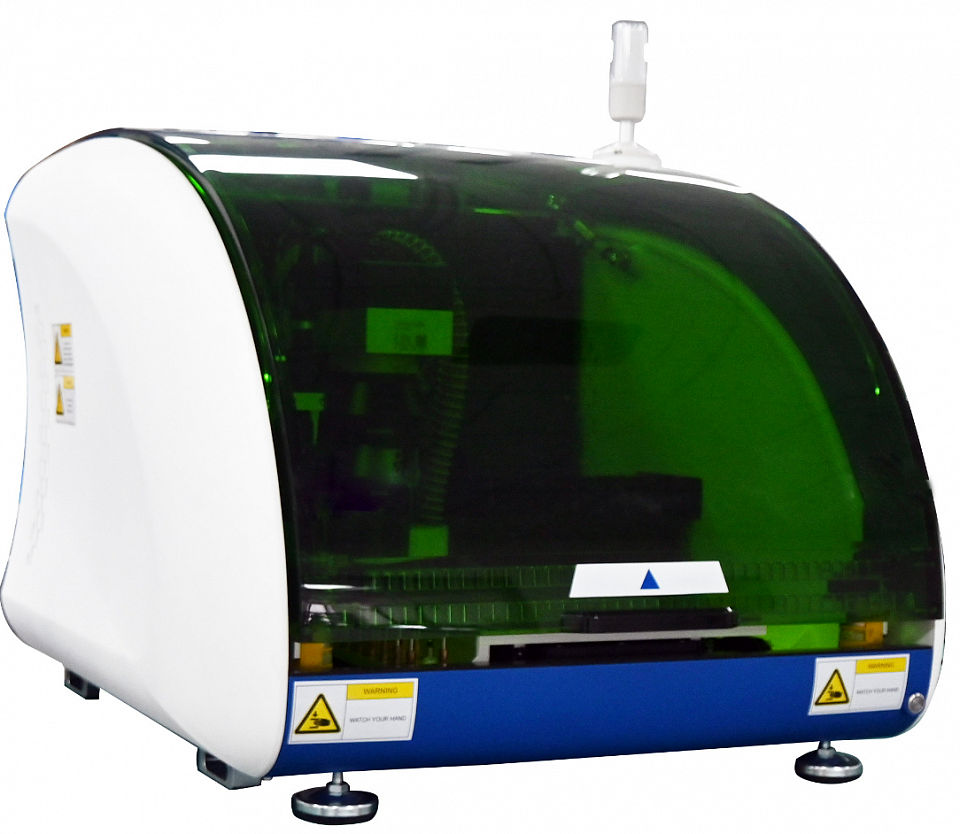

Настольная система прототипирования печатных плат, HybriDo R1
Описание
Установка предназначена для создания токопроводящего рисунка на ПП, удаления защитной пленки, удаления технологических слоев, сверления и фрезерования отверстий на плате. Подходит для работы с редкими металлами, гальваническими материалами, пленкой, пластиком, керамикой.Особенности системы:
| Защитное стекло от лазерного излучения |
| Камера высокого разрешения |
| Программное обеспечение для обработки данных CircuitCAM 7 Laser Plus |
| Гранитное основание |
| Высокоточные сервоприводы осей X/Y/Z |
| Воздушное охлаждение лазера |
| Автоматическая смена инструмента |
Галерея
Блок управления
Спецификация
| Параметры | Значения |
| Рабочая область | 310х230х10 мм |
| Минимальная ширина дорожки | 70 мкм (FR4, медь 18 мкм) |
| Минимальное расстояние между дорожками | 40 мкм (FR4, медь 18 мкм) |
| Максимальная скорость обработки | 30 см2/мин (FR4, медь 18 мкм) |
| Минимальный диаметр отверстия | 0,15 мм (механическим инструментом); 0,08 мм (лазером) |
| Скорость перемещения по осям X/Y | 150 мм/с |
| Скорость сверления | 120 отверстий/мин |
| Максимальная скорость вращения шпинделя | 80000 об/мин |
| Вместимость базы автоматической смены инструментов | 15 шт.+ датчик высоты |
| Максимальная скорость фрезерования | 10 мм/с |
| Повторяемость | ±2 мкм |
| Точность позиционирования | ±5 мкм |
| Разрешение гальванометра | 1 мкм |
| Длина волны лазера | 1064 нм |
| Частота лазера | 1-600 кГц |
| Мощность лазера | 30 Вт |
| Рабочая температура | 25±5°C |
| Рабочая влажность | <60% |
| Электропитание | 1 фаза, 220 В, 50 Гц, 1,6 кВт |
| Пневмопитание | 6 бар, 80 л/мин |
| Габариты системы (ДхШхВ) | 850х910х800 мм (без сигнальной башни) |
| Масса системы | 165 кг |
| Габаритные размеры блока управления (ДхШхВ) | 600x710x485 мм |
| Масса блока управления | 40 кг |
