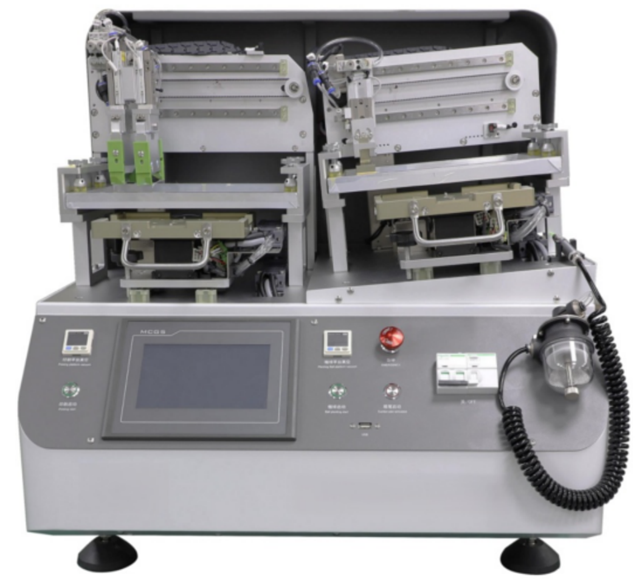

Полуавтоматическая система для реболлинга, BR1
Описание
Полуавтоматическая система для реболлинга объединяющая модуль трафаретной печати и модуль реболлинга на одной платформе.Особенности системы:
| Трафаретная печать и реболлинг на одной платформе | ||||
| Ручная загрузка/выгрузка | ||||
| Трёхуровневый режим доступа | ||||
| Антистатическое покрытие деталей, контактирующих с изделием | ||||
| Световая и звуковая сигнализация, кнопка аварийной остановки, защита от утечки тока, надежное заземление оборудования | ||||
| Быстрая и удобная переналадка | ||||
| Простота эксплуатации |
Спецификация
| Модуль трафаретной печати: | |
| Способ фиксации оснастки: | позиционирующие штифты и вакуум |
| Способ фиксации BGA: |
вакуум или специальная оснастка (в зависимости от типа изделия) |
| Метод позиционирования платы и трафарета: | механическое позиционирование |
| Размер рамы трафарета: | 340х250х20 мм |
| Точность печати: | < 1/3 диаметра шарика |
| Плоскостность BGA: | ≤ 10% диаметра шарика |
| Выход годных: | ≥ 95% |
| Время переналадки (смены изделия): | 5 мин |
| Калибровка при замене трафарета: | визуально |
| Модуль реболлинга: | |
| Способ фиксации оснастки: | позиционирующие штифты и вакуум |
| Способ фиксации BGA: |
вакуум или специальная оснастка (в зависимости от типа изделия) |
| Метод позиционирования платы и трафарета для реболлинга: | механическое позиционирование |
| Диаметр шариков: | 0,3-0,76 мм |
| Размер рамы трафарета для реболлинга: | 340х250х20 мм |
| Точность реболлинга: | < 1/3 диаметра шарика |
| Плоскостность BGA: | ≤ 10% диаметра шарика |
| Выход годных: | ≥ 95% |
| Время переналадки (смены изделия): | 5 мин |
| Калибровка при замене трафарета для реболлинга: | визуально |
| Общие параметры: | |
| Максимальный размер BGA: | 65х65х3 мм |
| Габариты оснастки BGA: | 170х130х6 мм |
| Электропитание: | 1 ф, 220 В, 50/60 Гц, 0,4 кВт |
| Габариты системы: | 700х570х671,5 мм |
| Масса системы: | 100 кг |
