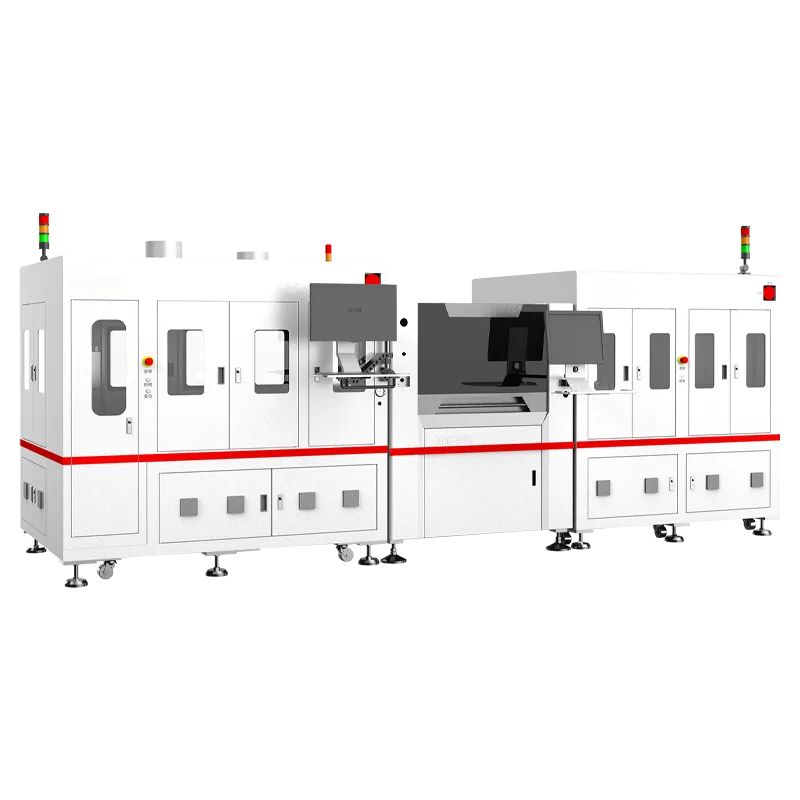

Автоматическая линия удаления припоя и реболлинга BGA-компонентов, BR35
Описание
Автоматическая линия удаления припоя и реболлинга BGA-компонентов.Особенности системы:
| Полностью автоматический режим работы | ||||
| Двери и окна оснащены бесконтактными выключателями | ||||
| Световая и звуковая сигнализация с информационными сообщениями о нештатных ситуациях | ||||

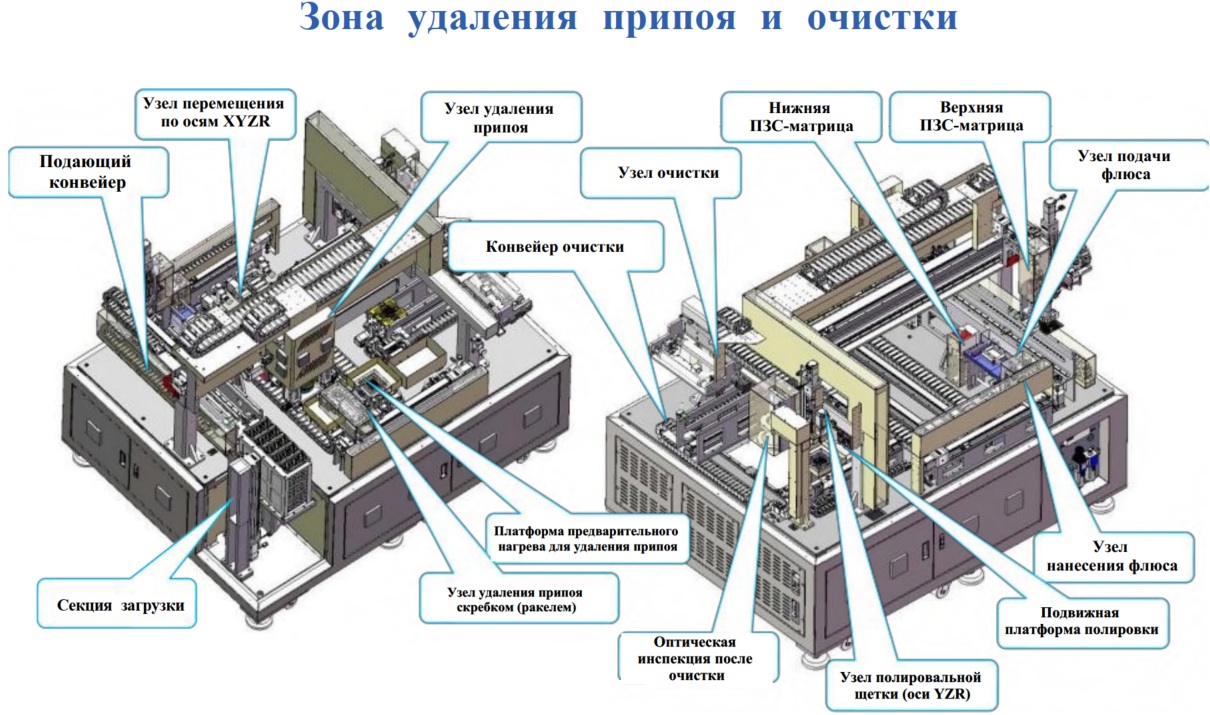

| Станция удаления припоя оснащена верхней и нижней CCD-камерами для точного позиционирования и двумя системами предварительного нагрева для быстрого разогрева BGA. Быстрая смена оснастки и возможность нанесения флюса перед удалением припоя обеспечивают высокую эффективность и сокращение времени переналадки. | ||||

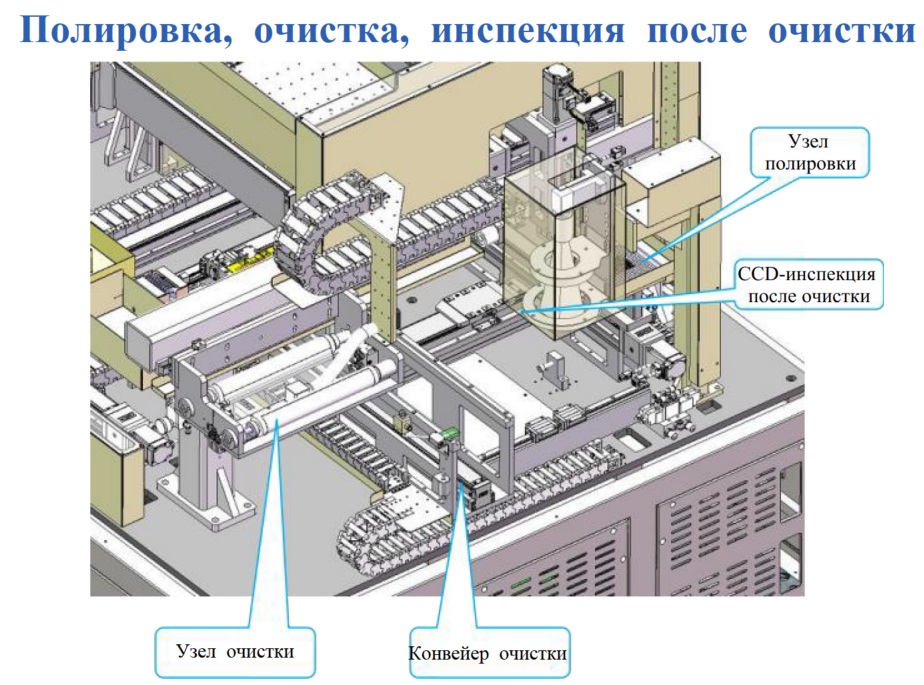

| Осуществление CCD-инспекции после полировки и очистки BGA перед нанесением паяльной пасты | ||||

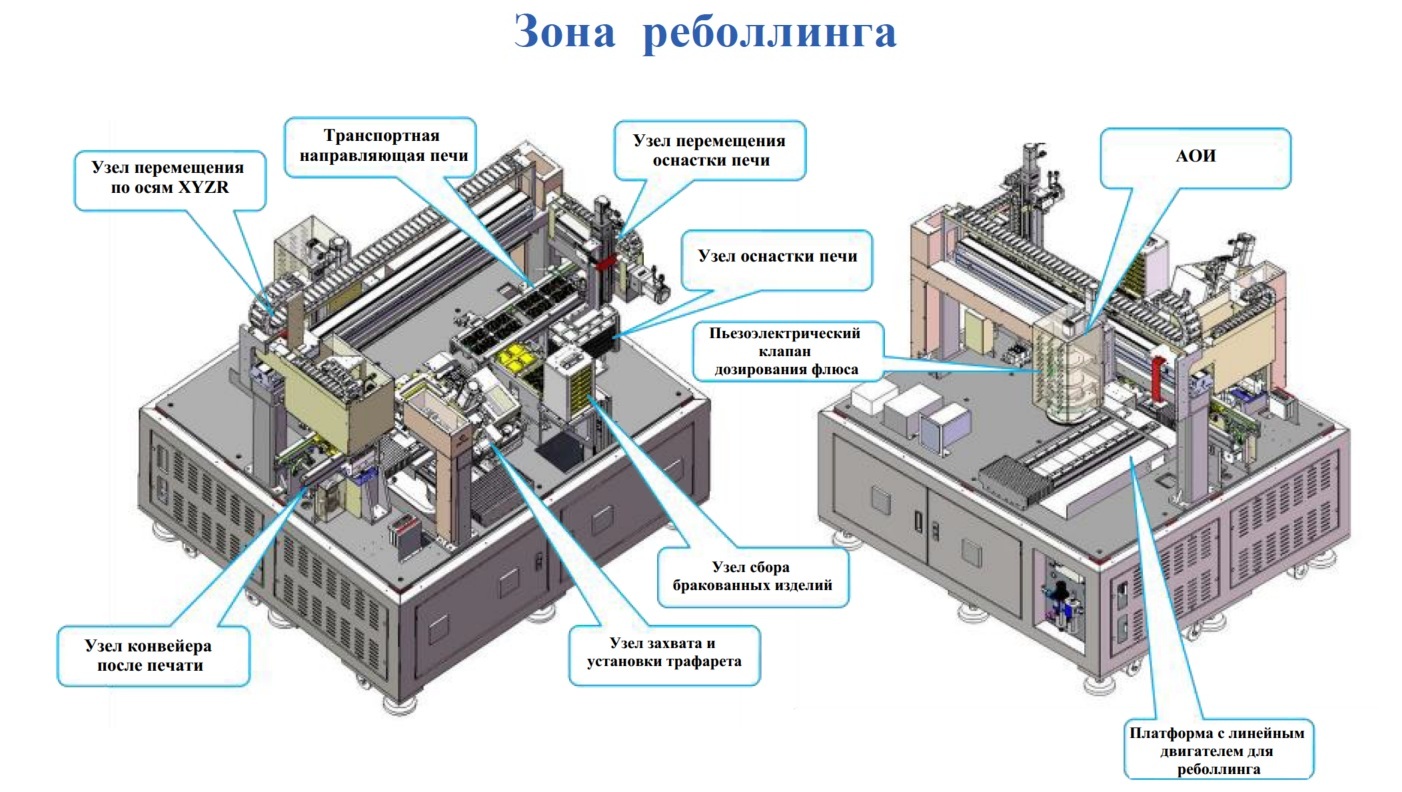

| Линейная XY платформа для реболлинга с защитным кожухом отличается высокой точностью, скоростью и плавностью хода. Высокая совместимость за счет возможности использования съемной оснастки. Узел реболлинга имеет возможность вращения для улучшения результата процесса. | ||||
| Осуществление CCD-инспекции после процесса реболлинга |
Галерея
Спецификация
| Направление движения: | слева направо |
| Размер BGA: | 5х5-100х100 мм |
| Температура предварительного нагрева: | ≤ 200°C (регулируется) |
| Температура ИК-зоны: | ≤ 600°C (регулируется) |
| Остаток после удаления припоя: | ≤ 15% |
| Время переналадки: | 30 мин |
| Диаметр шариков: | 0,3–0,8 мм |
| Электропитание: | 1 ф, 220, 50/60 Гц |
| Точность повторного позиционирования модуля: | ±0,01 мм |
| Производительность: |
≥ 15 шт/ ч (в зависимости от размера чипа) |
| Габариты системы: |
4700х2100х2100 мм (включая монитор и сигнальную лампу) |
| Масса системы: | 5000 кг |
Базовая комплектация
| Автоматическая станция удаления припоя |
| Автоматическая полировальная станция |
| Автоматическая станция очистки (протирка) |
| 2D-инспекция после очистки |
| Автоматическая станция нанесения паяльной пасты (трафаретная печать) |
| Автоматическая станция дозирования флюса |
| Автоматическая станция реболлинга |
| 2D-инспекция после реболлинга |
| Автоматический разгрузочный конвейер |
| Автоматический загрузочный конвейер |
