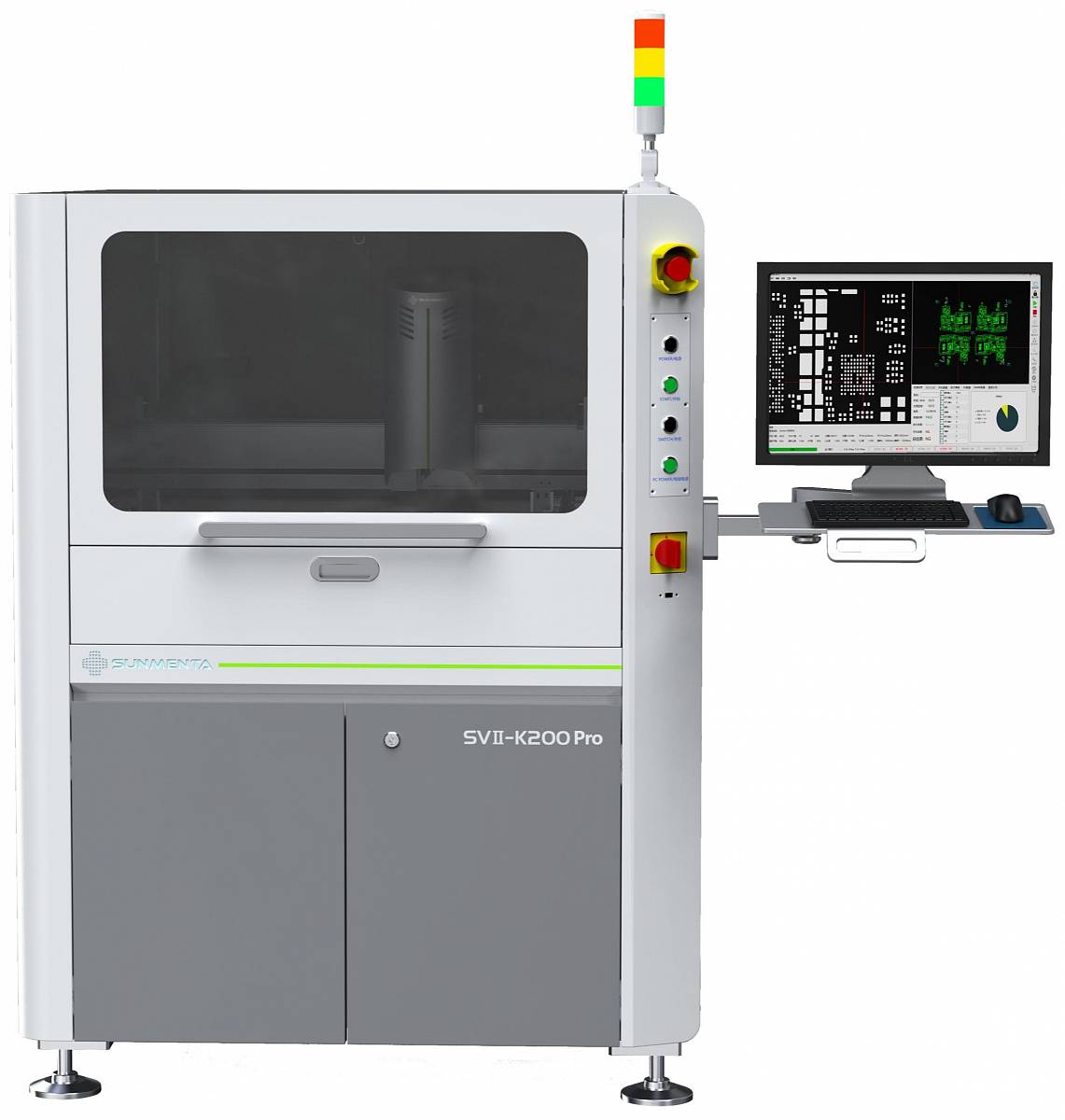

Система инспекции трафаретов с функцией 3D, SVII-K200 PRO
Описание
Система, позволяющая проводить инспекцию новых трафаретов, а также трафаретов, прошедших очистку.Позволяет обнаруживать следующие дефекты:
- неточность размеров;
- смещение аппертур;
- инородное тело;
- забитые апертуры;
- отсутствие отверстия и т.д.
Функция 3D-инспекции трафарета:
Измерение плоскостности трафарета методом лазерной триангуляции (включая вмятины, неровности, царапины на поверхности трафарета).
Остальные системы для инспекции трафаретов Вы можете просмотреть в нашем каталоге.
Галерея

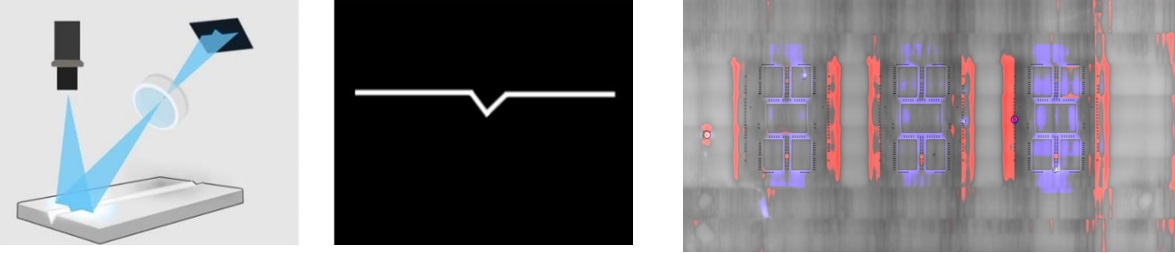

Функция 3D-инспекции трафарета

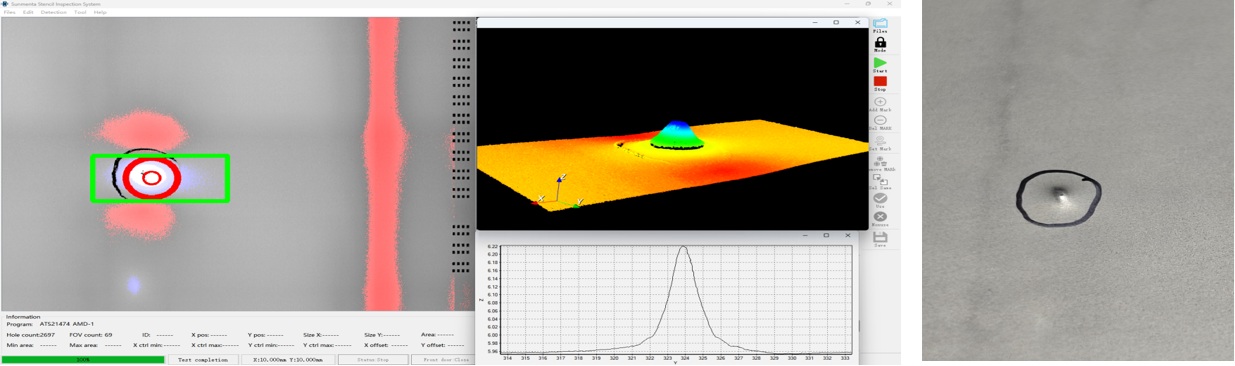

Функция 3D-инспекции трафарета (пример)

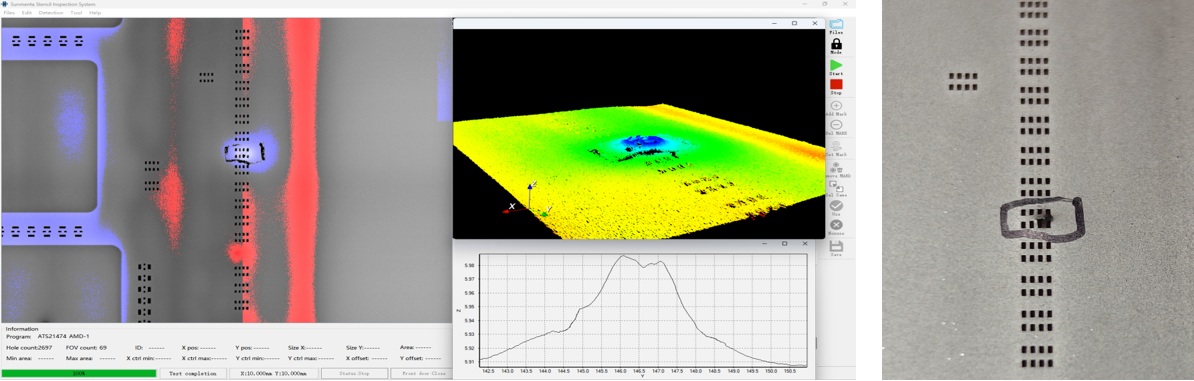

Функция 3D-инспекции трафарета (пример)
Спецификация
| Модель | SVII-K200 PRO |
| Камера | 12 МП |
| Оптическое разрешение | 4,6 мкм |
| Время инспекции поля зрения | 0,5 с |
| Максимальный размер апертуры | 16,6×12 мм |
| Минимальный размер апертуры | 30 мкм |
| Минимальное расстояние между апертурами | 50 мкм |
| Поле зрения | 18,6×14 мм |
| Разрешающая способность (субпиксель) | 0,3 мкм |
| Повторяемость позиционирования | ±2 мкм |
| Точность позиционирования | ±3 мкм |
| GRR области апертуры | <3% |
| Максимальное количество апертур | 5 000 000 |
| Объектив камеры | двойной телецентрический объектив |
| Подсветка (сверху/снизу) | красный коаксиальный свет / белый светодиодный источник света |
| Калибровка тензиометра | автоматическая |
| Минимальный размер трафарета | 200×200 мм |
| Максимальный размер трафарета | 750×750 мм |
| Зона инспекции | 600х550 мм |
| Метод обучения | файл Gerber RS-274X |
| Статистические данные | гистограмма, график Xbar-R, график Xbar-S и Cp&Cpk (ежедневный/еженедельный/ежемесячный отчет) |
| Управление | промышленный ПК на базе Windows10 Professional Edition 64 bit |
| Удаленное управление | TeamViewer/ Anydesk/Sunlogin |
| Электропитание | 220 В,50/60 Гц, 2 кВт |
| Пневмопитание | 2-6 бар |
| Габариты системы (ДхШхВ) (без сигнальной башни) | 1230х1430х1500 мм |
| Масса системы | 1400 кг |
| Функция 3D инспекции | |
| Время инспекции (область 300х300 мм) | 300 с |
| Минимальная глубина распознавания | 0,015 мм |
| Область инспекции | 500х550 мм |
| Скорость сканирования | 18 мм/с |
| Точность | 1 мкм |
Базовая комплектация
