Автоматический роутер cDPL-S

Производитель: MSTECH
Модель: cDPL-S

Описание

Особенности системы:

Универсальная система поддержки под любые платы
Низкие эксплуатационные затраты
Функция автоматической очистки и автоматическая замена щетки (опция)
Автоматическая замена резца (опция)

Остальные автоматические роутеры для разделения ПП фрезерованием Вы можете просмотреть в нашем каталоге.

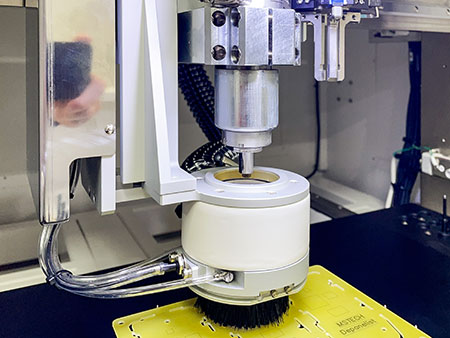

Галерея

Спецификация

Габариты оборудования(ДxШxВ):

1200 x 1060 x 1650 мм

Масса оборудования:

650 кг

Рабочая температура:

15~30 ℃

Рабочая влажность:

15~80%

Электропитание роутера:

1 фаза, 220В, 50 Гц

Пневмопитание:

5-6 бар, 60~70 л/мин

Потребляемая мощность:

2.2 кВА

Уровень шума:

75±3 дб

Максимальные габариты ПП:

400 x 550 мм (опционально возможно изменение)

Толщина ПП:

0.6~3.0 мм

Материал ПП:

FR4, CEM3, фенол

Допуск ПП:

±0.1 мм

Рабочий стол:

подвижный стол с габаритами 400х550 мм

Шпиндель:

1 шт, 500 Вт

Движение по осям:

сервоприводы по осям X/Y/Z/Z1

Управление:

ПК на Win10

Дисплей:

сенсорный монитор 17”

Макс. скорость перемещения:

1000 мм/сек

Макс. скорость резки:

100 мм/сек

Повторяемость:

±0.02 мм

Точность позиционирования:

±0.02 мм

Точность резки:

±0.1 мм

Мотор шпинделя:

500Вт, макс. 60.000 об/мин с функцией автоматической замены фрезы

Высота компонентов:

10мм сверху / 40мм снизу

Максимальный ход щетки (вверх/вниз):

150 мм

Диаметр щетки:

45 мм

Высота щетки:

17 мм

Кол-во пинов:

88 шт

Высота пинов:

50 мм

Типы пинов:

центрирующие, поддерживающие, фиксирующие

Типы фрез:

фрезы любых диаметров с вращением против часовой стрелки

Замена фрезы:

автоматическая (опция)

Зажим ПП:

гибкое расположение пинов (оффлайн программирование)

Высота стола:

950 +/- 30 мм

Антистатическая защита:

2 комплекта ионизаторов слева и справа

Кол-во систем очистки:

1

Габариты системы очистки (ДxШxВ):

770x850x1809 мм

Масса системы очистки:

390 кг

Электропитание системы очистки:

3 фазы, 380 В, 50 Гц

Давление вакуума системы очистки:

2700 мм рт. ст.

Мощность системы очистки:

1,5 кВт

Расход системы очистки:

6,2 м3/мин

Вместимость системы очистки:

45 литров

Удаление пыли:

поток сверху

Управление:

промышленный ПК на Win10

Дисплей:

сенсорный экран 17”

Кол-во ПК/дисплеев:

1 комплект

ОС:

Windows 10

Интерфейс:

графический

Обучение:

выравнивание по камере

Время обучения:

менее 15 мин/продукцию

Язык:

Английский / Корейский

Резервное копирование:

в реальном времени с помощью функции RAID с 2 жесткими дисками


Опции

Система технического зрения для проверки реперных знаков
Система автоматической замены резца
Штифты для позиционирования ПП
Функция автоматической замены щеток
Распознавание штрихкодов и MES
ПО для сохранения информации о каждой плате

Видео

Автоматическая установка пинов

Возврат пинов
