Компактная система струйной отмывки, AQ-260
Описание
Система включает четыре функции: отмывка, ополаскивание, сушка и фильтрация в герметичной камере, что позволяет достигнуть эффективности до 99% при обеспечении экологичности.Особенности системы:

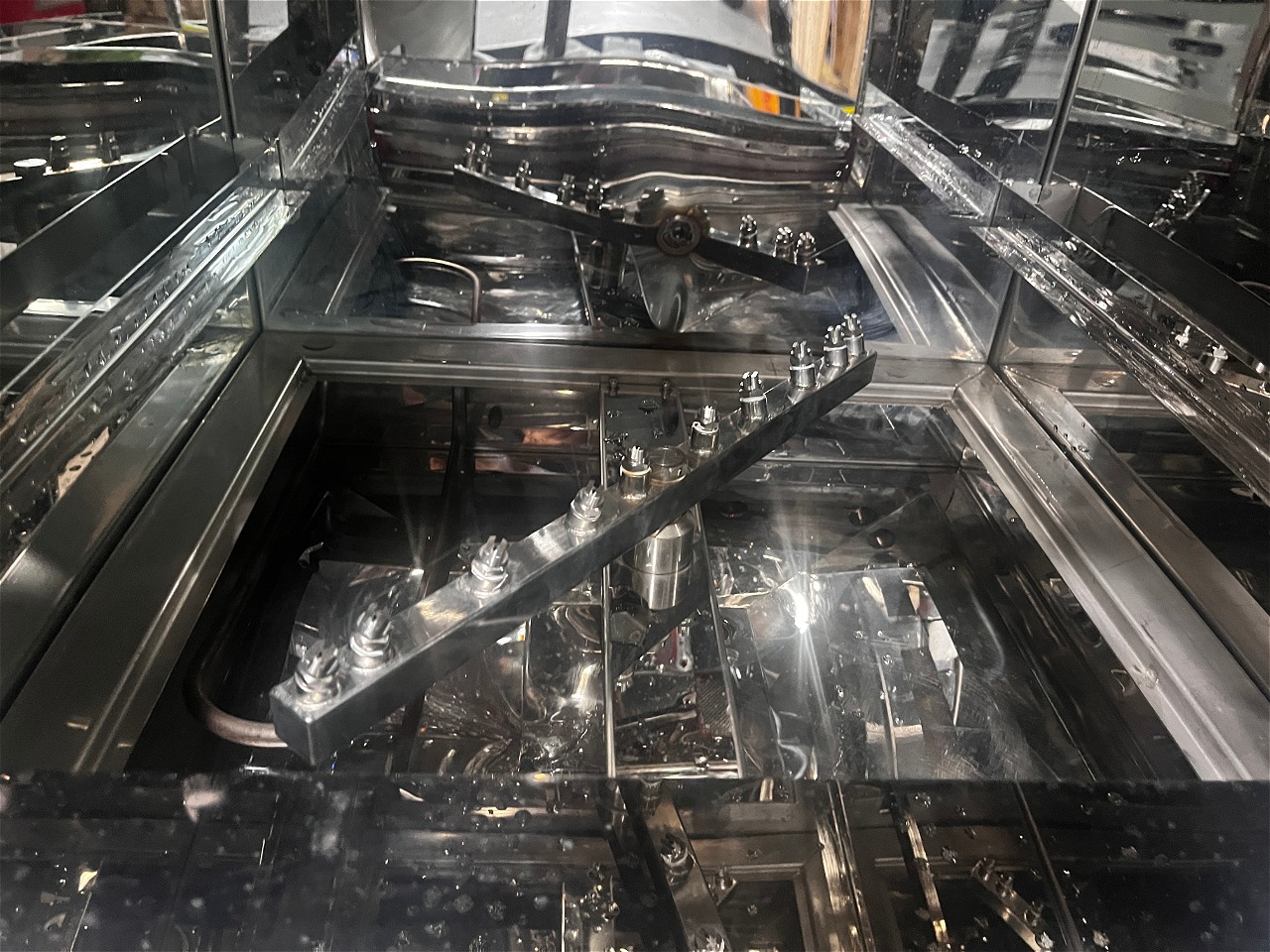

| Уникальная конструкция форсунок сверху и снизу обеспечивает очистку без мертвых зон; | ||||
| Регулируемое давление форсунок позволяет избежать разбрызгивания и повреждений при отмывке небольших плат под высоким давлением; | ||||
| Насос для дозирования химической жидкости; | ||||
| Встроенная система нагрева существенно повышает эффективность отмывки и сокращает время цикла; | ||||

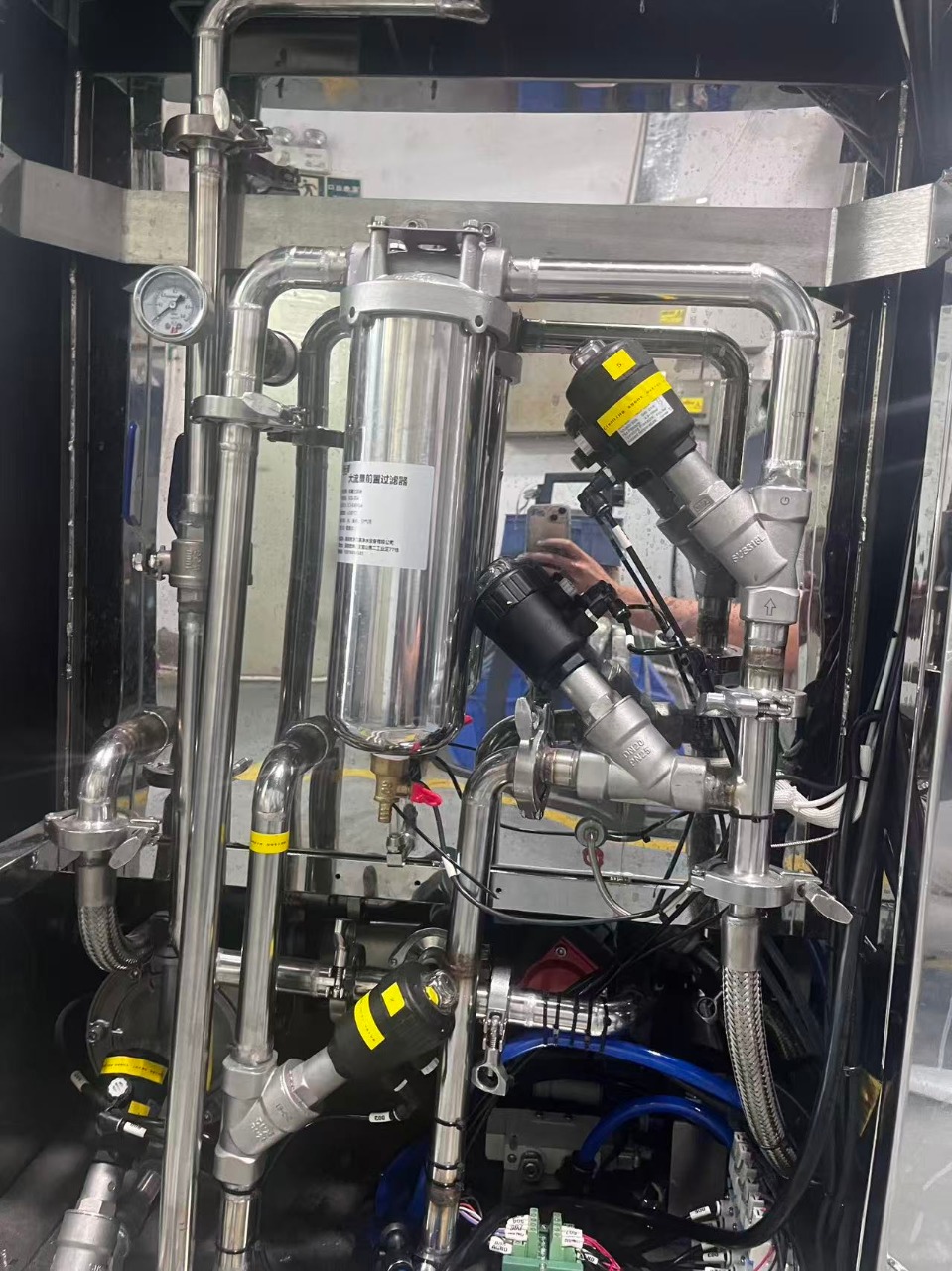

| Система рециркуляции с фильтрацией продлевает срок службы отмывочной жидкости, удаляя загрязнения; | ||||
| Настройка температуры, времени отмыки, циклов ополаскивания, сушки и т.д. под разные ПП с возможностью сохранения нескольких программ; | ||||
| Конструкция из нержавеющей стали. |

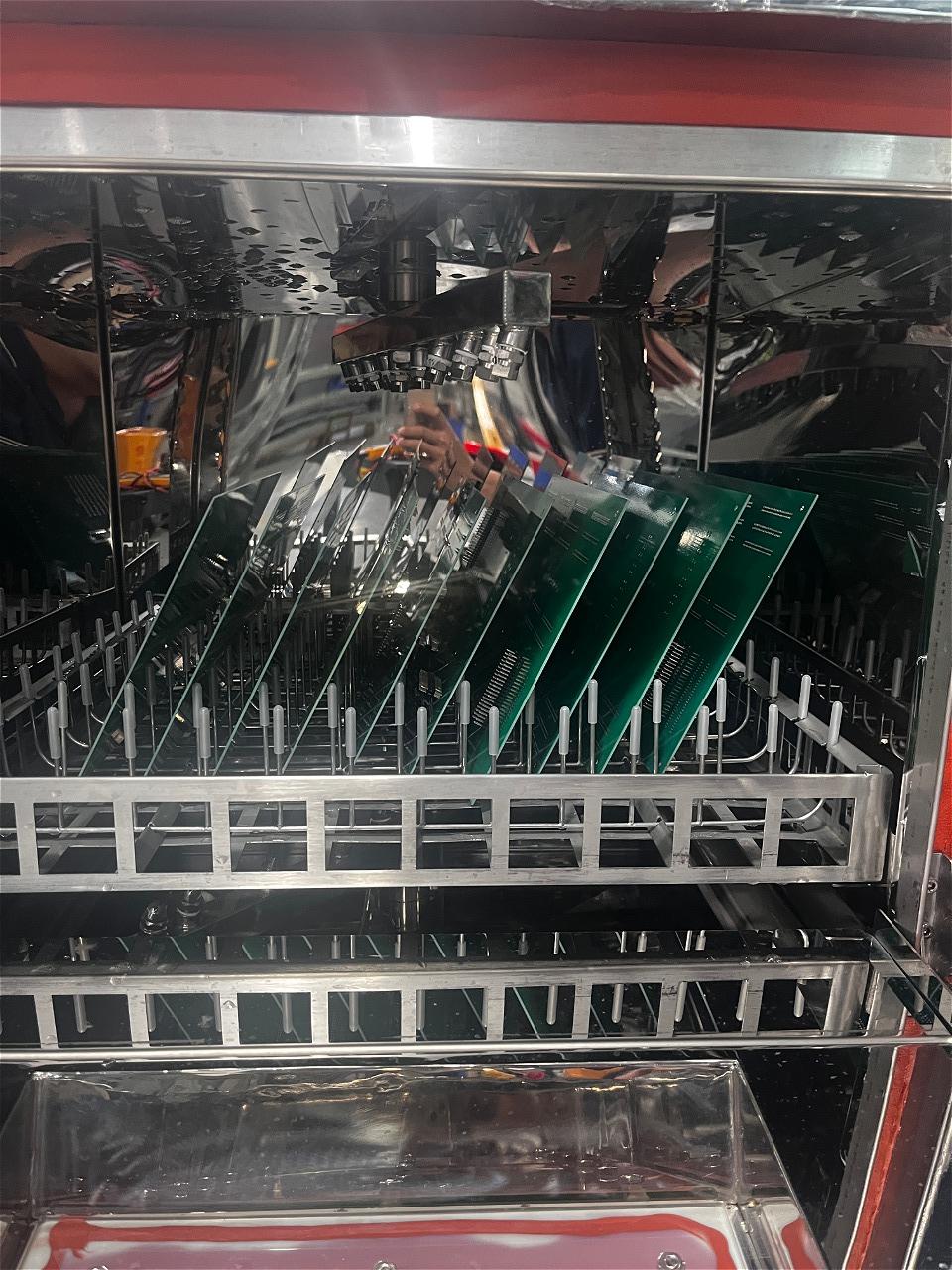

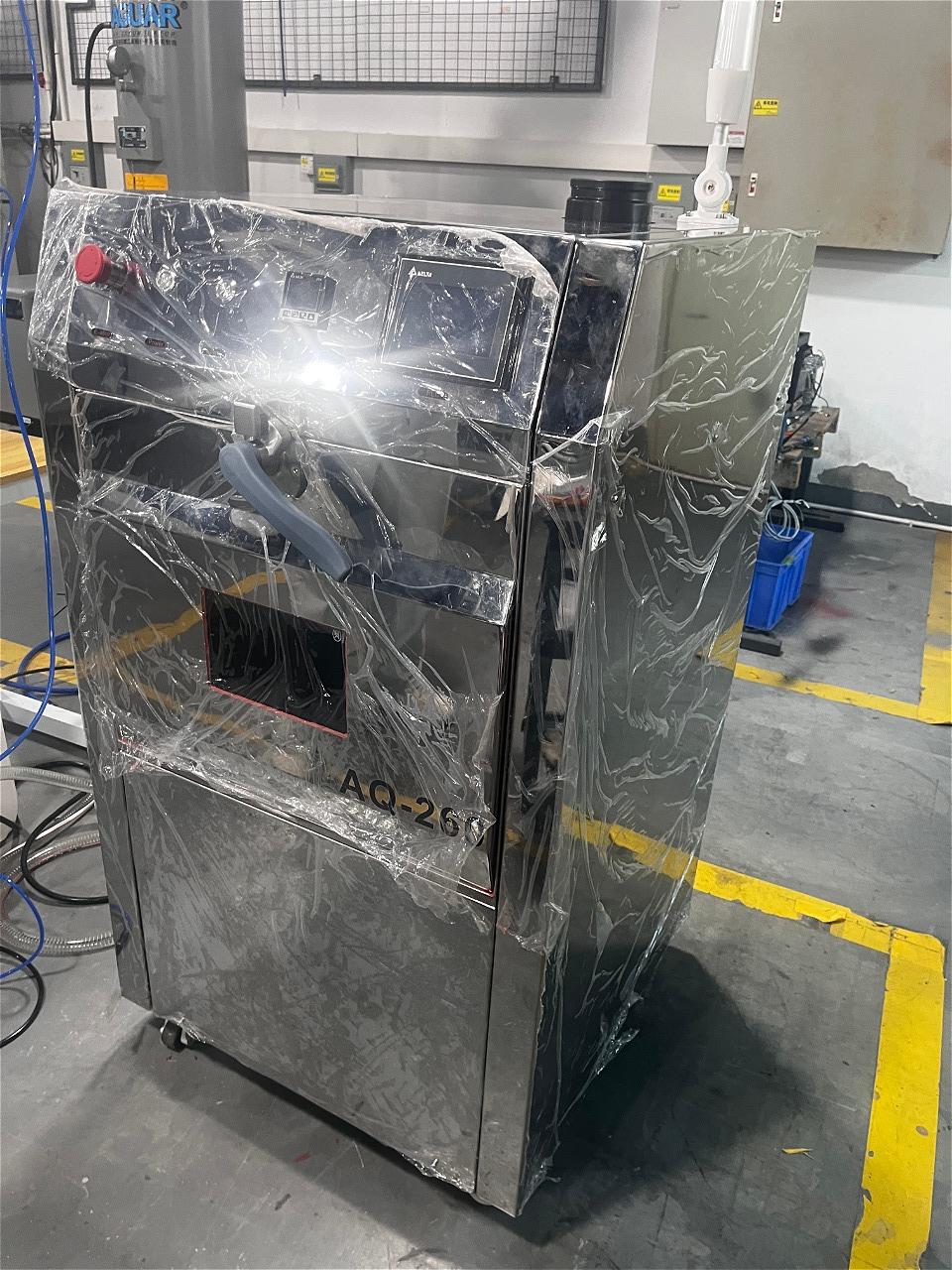

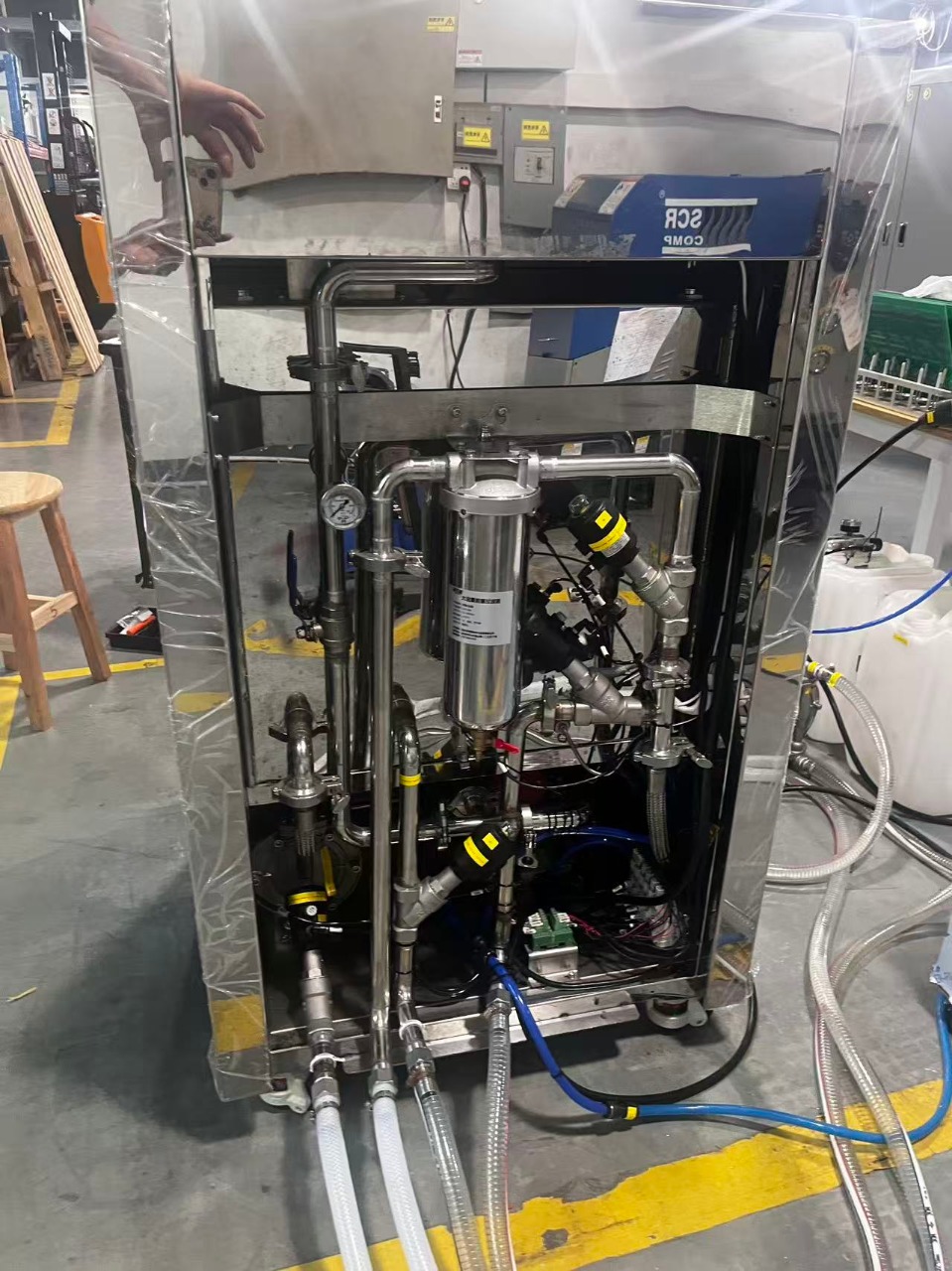

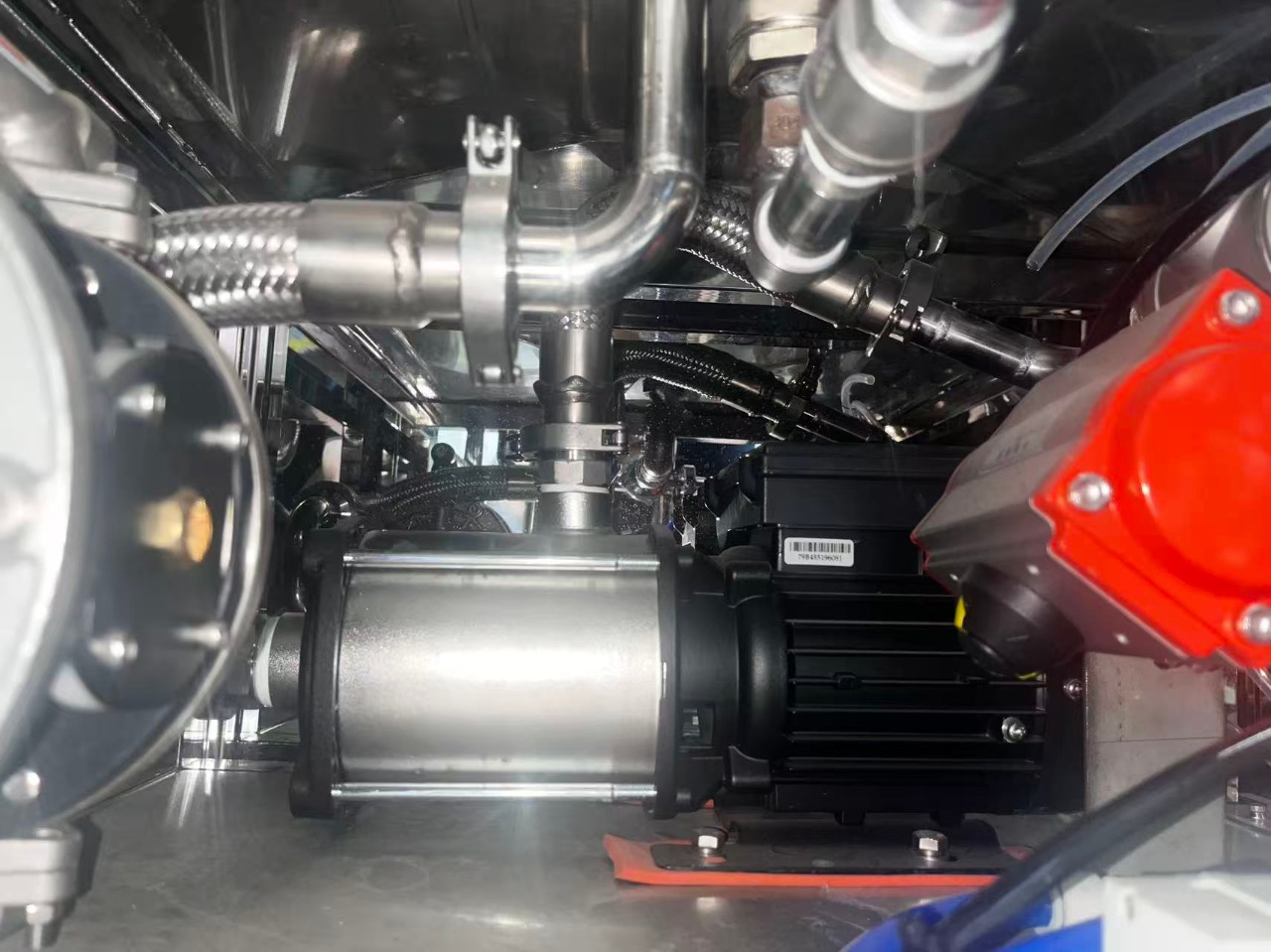

Галерея
Спецификация
| Параметр | Значение |
| Габариты корзины | 450х450х230 мм |
| Габариты ПП | 20х20 - 450х230 мм |
| Максимальная высота компонентов | 35 мм |
| Объем бака чистящей жидкости | 51 л |
| Объем распылительного бака | 25 л |
| Метод отмывки | поворот 360°, сушка холодным воздухом |
| Время отмывки | 5-20 мин (настраивается) |
| Время промывки | 1-2 мин (настраивается) |
| Количество этапов промывки | 1-10 (настраивается) |
| Время сушки | 20-30 мин (настраивается) |
| Фильтр чистящей жидкости | 0,45 мкм |
| Температура жидкости для разбавления | 20-75°C |
| Давление подачи деионизированной воды | 0,2-0,4 МПа |
| Подключение деионизированной воды | 1" |
| Мощность нагрева чистящей жидкости | 3 кВт |
| Мощность двигателя очистки | 0,75 кВт |
| Управление | ПЛК, сенсорный дисплей |
| Пневмопитание | 0,45–0,7 МПа, 200–400 л/мин |
| Электропитание | 1 фаза, 220 В, 50 Гц, 21 А |
| Мощность | 4,5 кВт |
| Габариты оборудования | 698х748х1160 мм |
| Масса оборудования | 200 кг |
Базовая комплектация
| Фильтр 0,45 мкм, 2 шт. |
