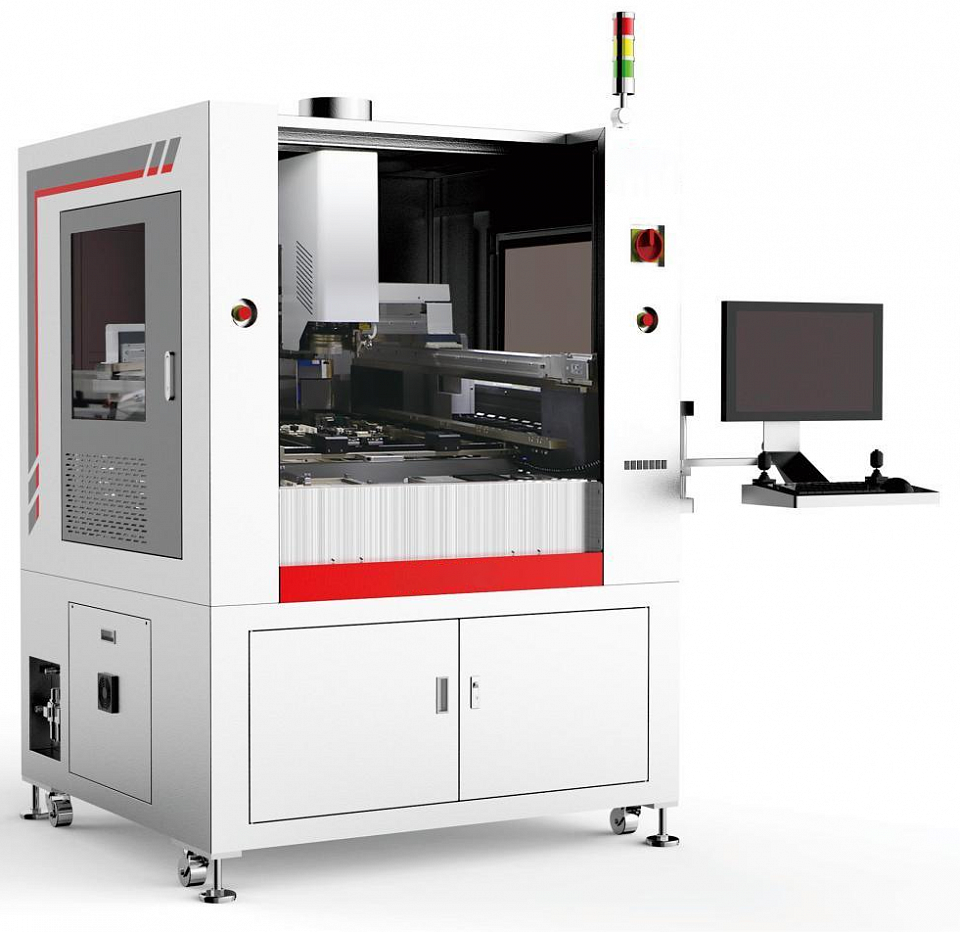

Автоматическая ремонтная станция для BGA компонентов, BR91
Описание
Автоматическая ремонтная станция для BGA компонентов для плат максимальными размерами 700х635 мм.Основные особенности:
| Возможность сохранения параметров температуры, а также автоматический анализ и формирование температурной кривой |
| Автоматическое нанесение флюса и паяльной пасты |
| Высокоточная оптическая система выравнивания |
| Полностью автоматическое создание вакуума |
| Контроль высоты насадки в режиме реального времени |
| Управление с помощью ПК |

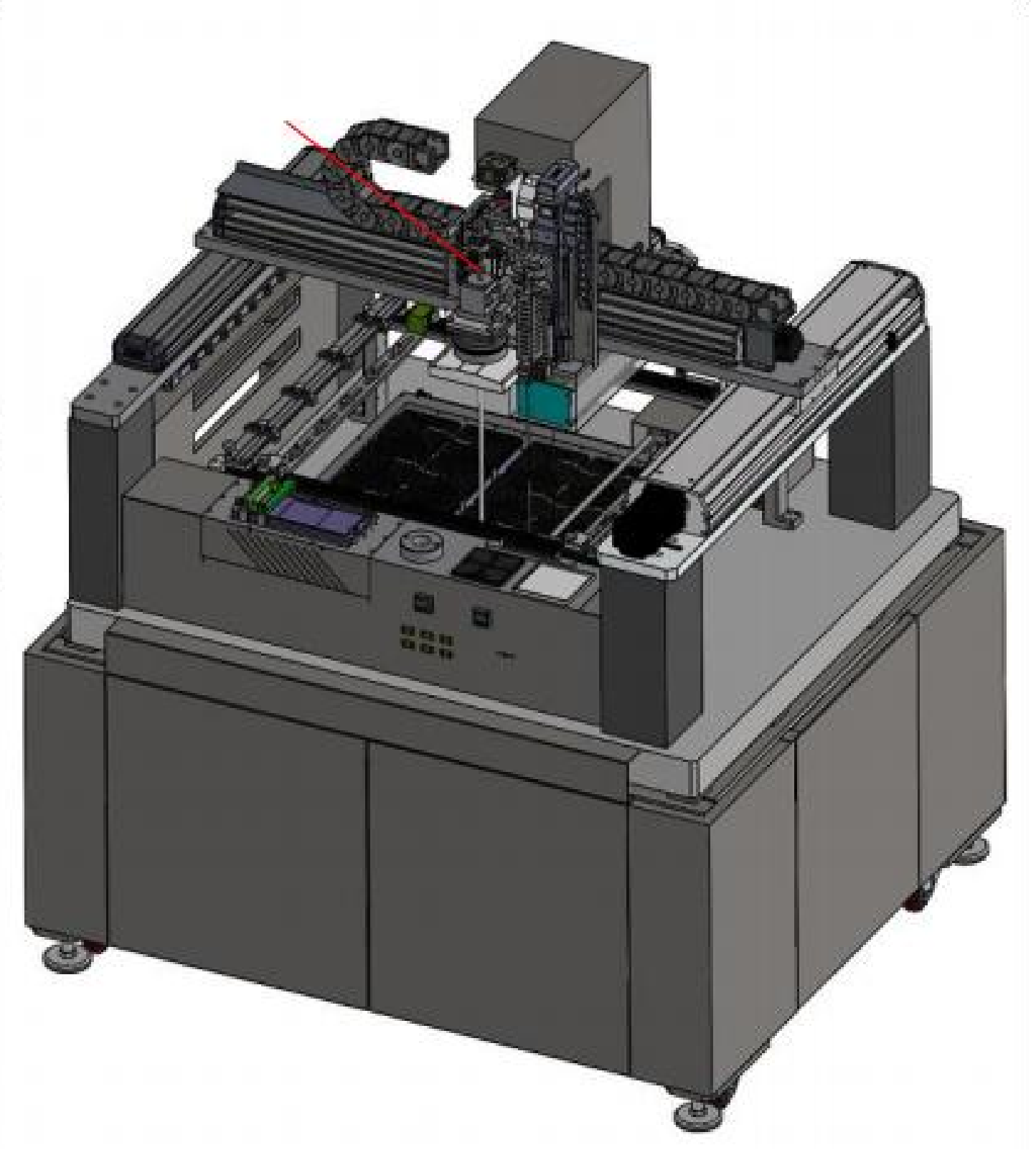

Галерея
Спецификация
| Габариты печатной платы: | 10х10 - 700х635 мм |
| Размеры BGA микросхем: | 1x1 - 120х120 мм |
| Размер ИК-зоны нагрева: | 695х590 мм |
| Камера (сверху/снизу): | 5 / 12 МП |
| Поле зрения камеры (сверху/снизу): | 39х29 мм / 49х37 мм |
| Разрешение камер: | 0,015 мм/пиксель |
| Рабочая высота камеры: | 60 мм |
| Точность монтажа: | ±0,025 мм |
| Температура головки для отпаивания: | ≤600℃ (регулируется) |
| Время переналадки: | 20 мин |
| Остаточная высота после удаления припоя: | ≤15% |
| Остаточное количество припоя после удаления: | ≤10% |
| Диаметры насадок: | 0,2-3 мм |
| Коробление ПП: | ≤0.15 мм |
| Размеры шариков припоя: | 0,2-0,76 мм |
| Контроль температуры: | термопары К-типа с обратной связью |
| Точность температуры: | ±1°С |
| Количество каналов для подключения термопар: | 8 шт. |
| Фиксация ПП: | L-образный паз и универсальная оснастка |
| Система управления: | промышленный ПК + система управления перемещением |
| Общая мощность: | 22,6 кВт |
| Мощность верхнего нагревателя: | 2 кВт |
| Мощность нижнего нагревателя: | 2 кВт |
| Мощность преднагревателя: | 16 кВт |
| Рабочая температура: | -10~+40℃ |
| Рабочая влажность: | ≤90% |
| Электропитание: | 380 В, 50/60 Гц |
| Габариты: | 1450х1600х1757 мм |
| Масса: | 1205 кг |
