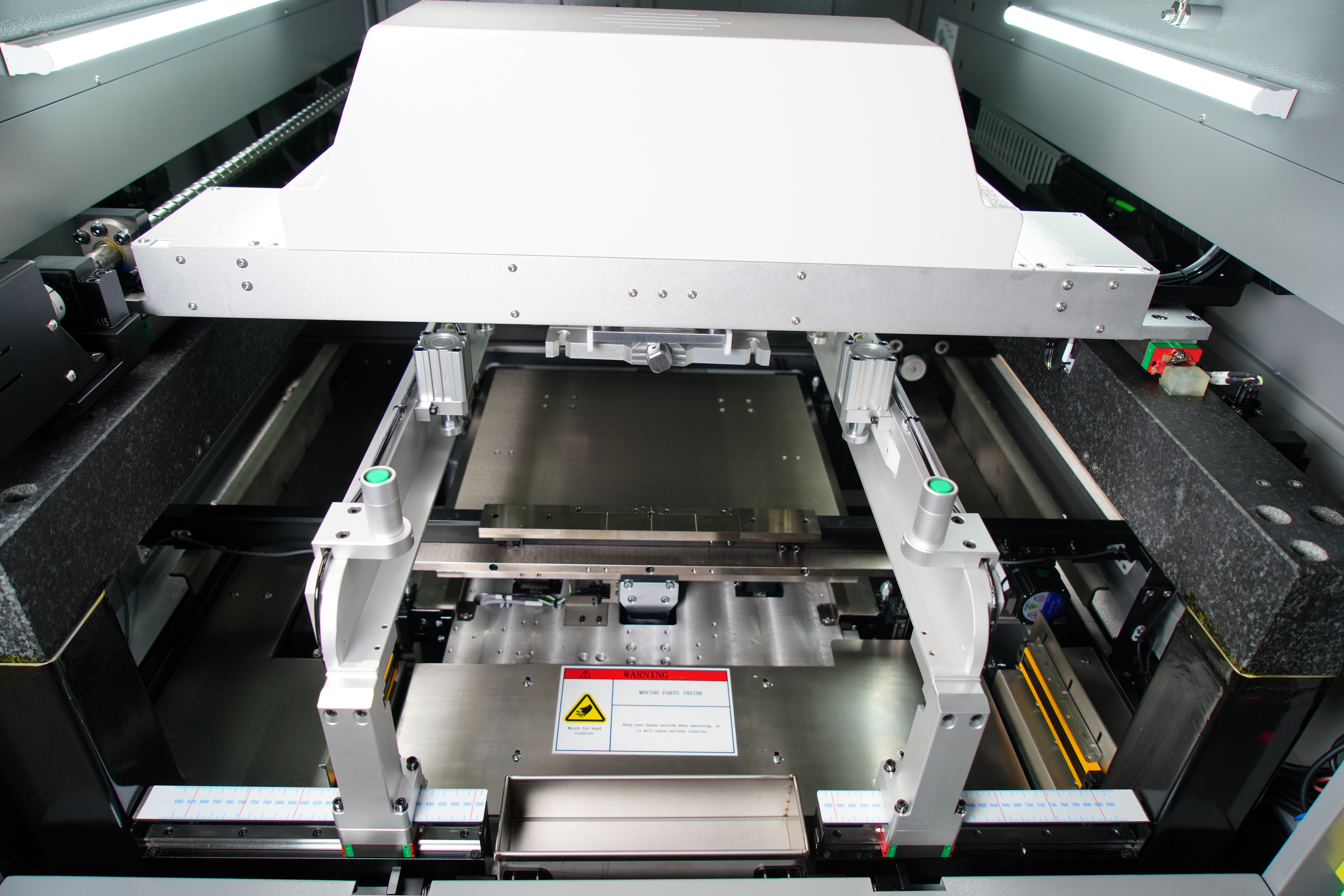

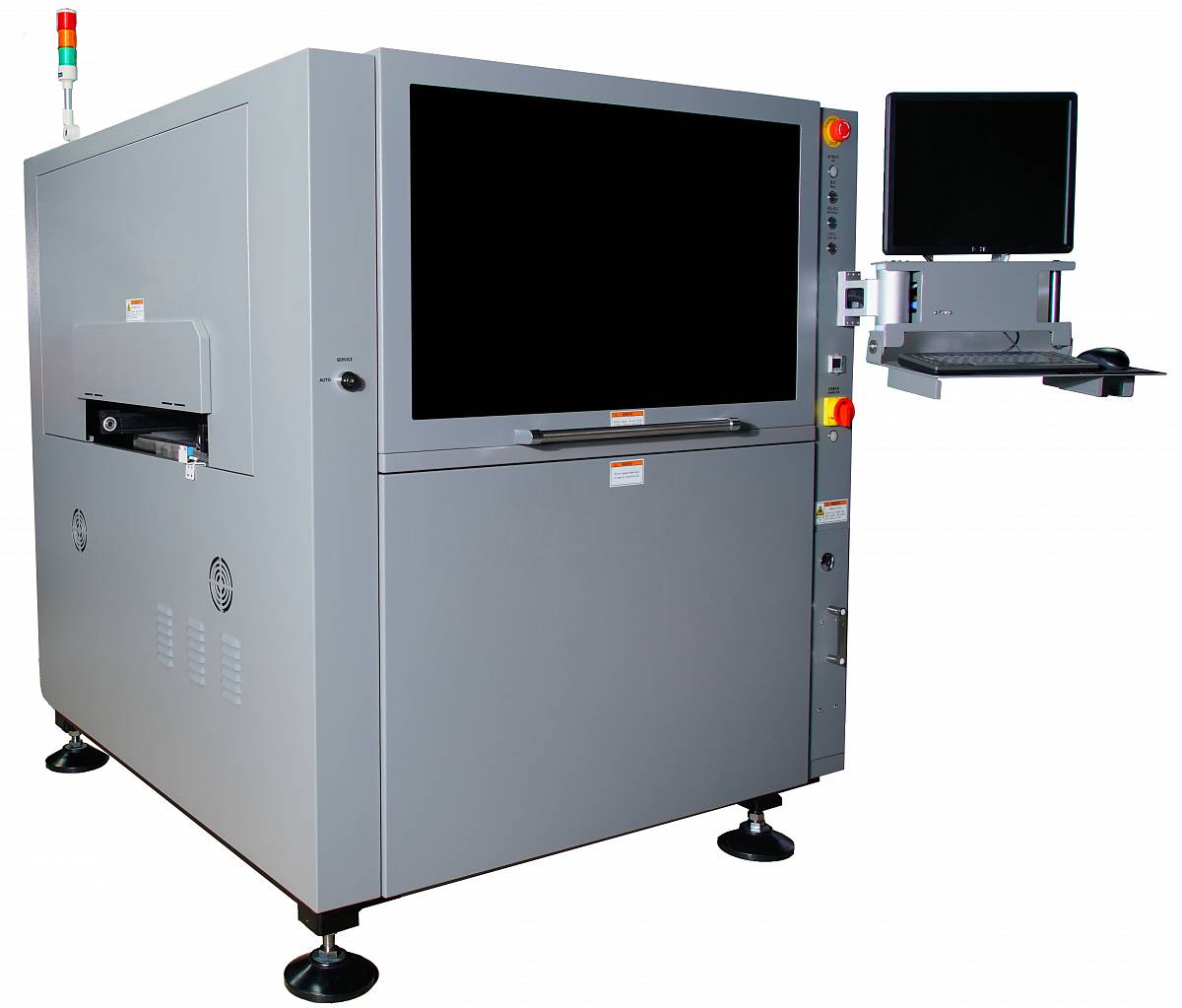

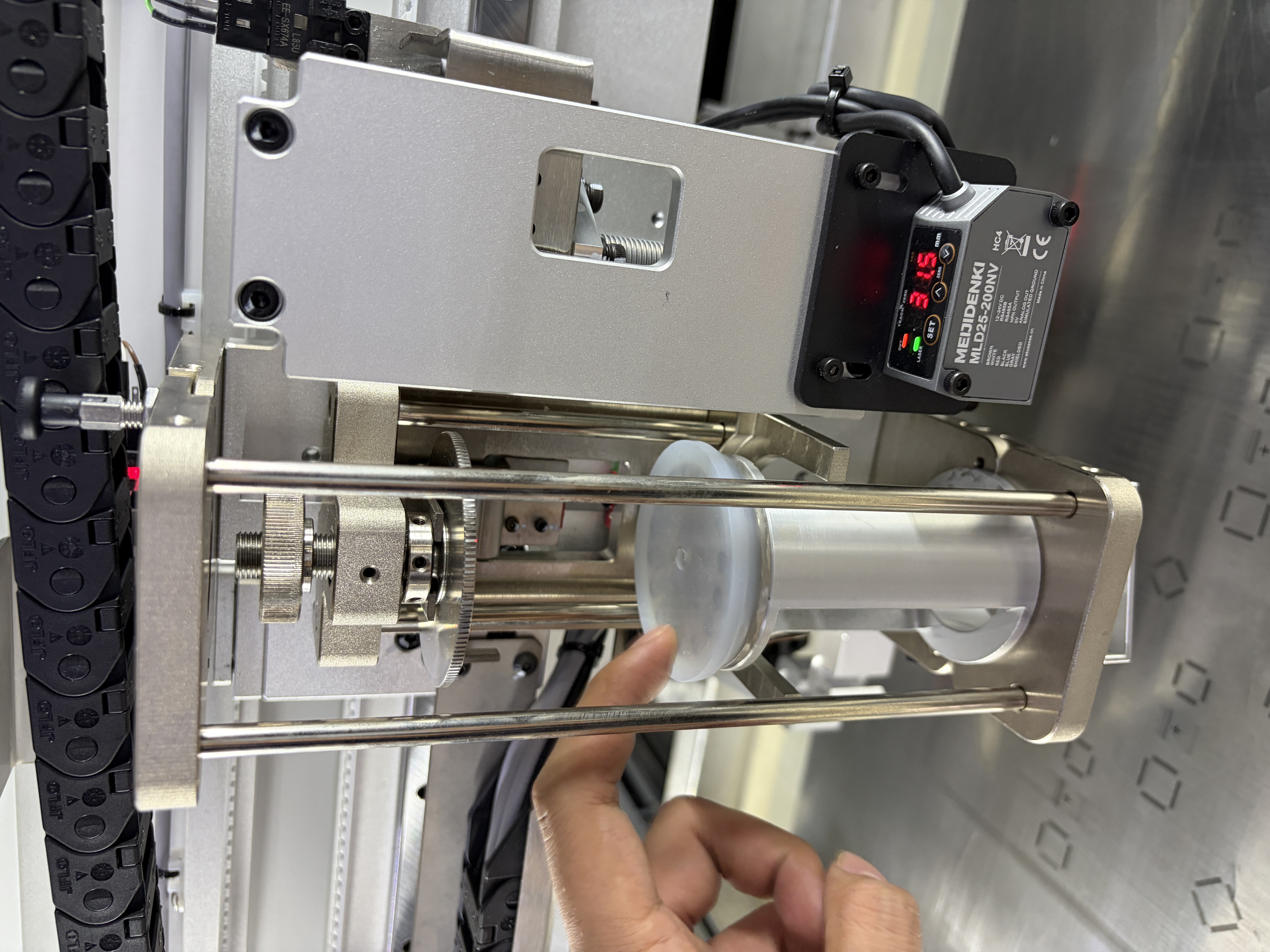

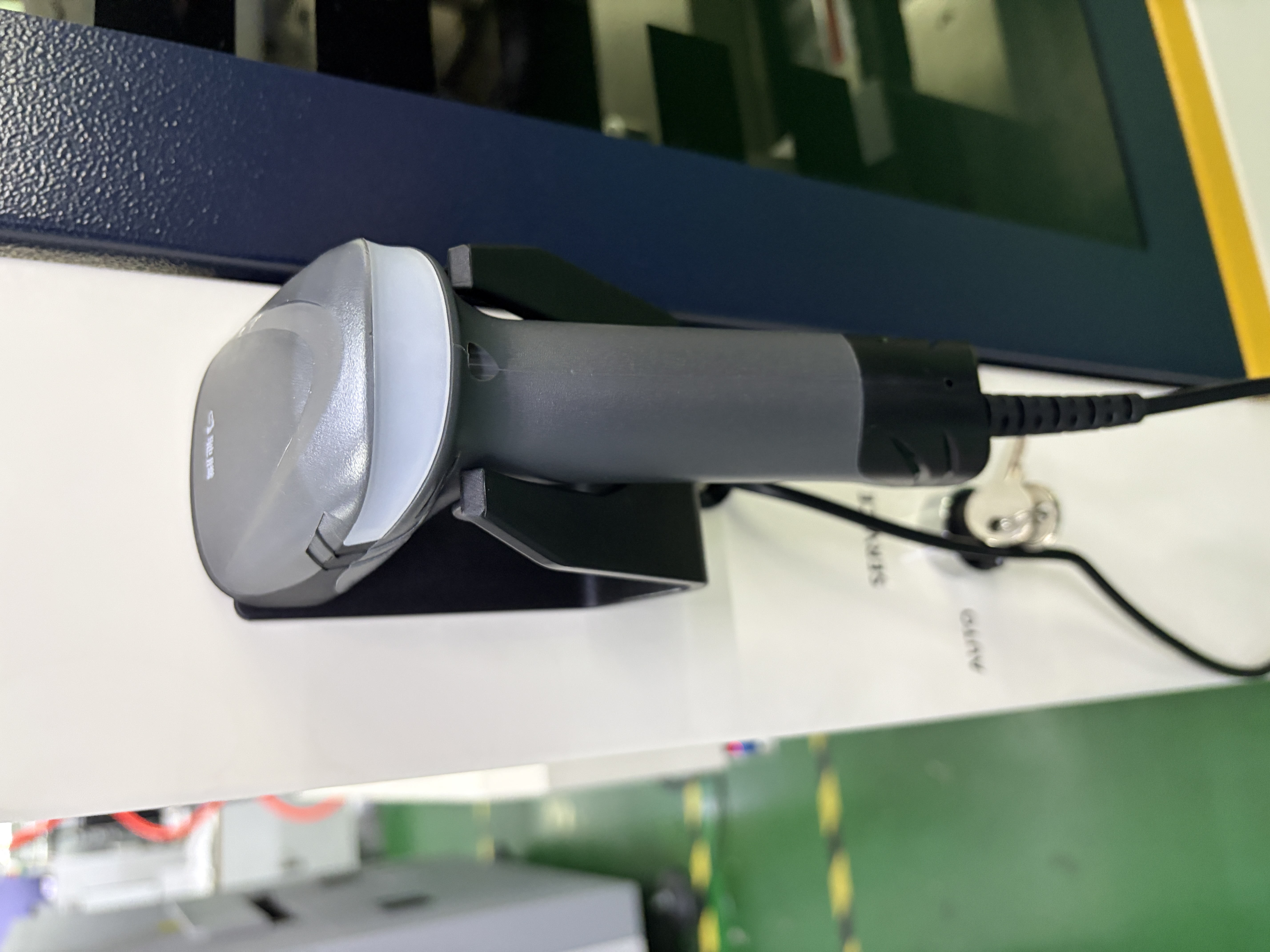

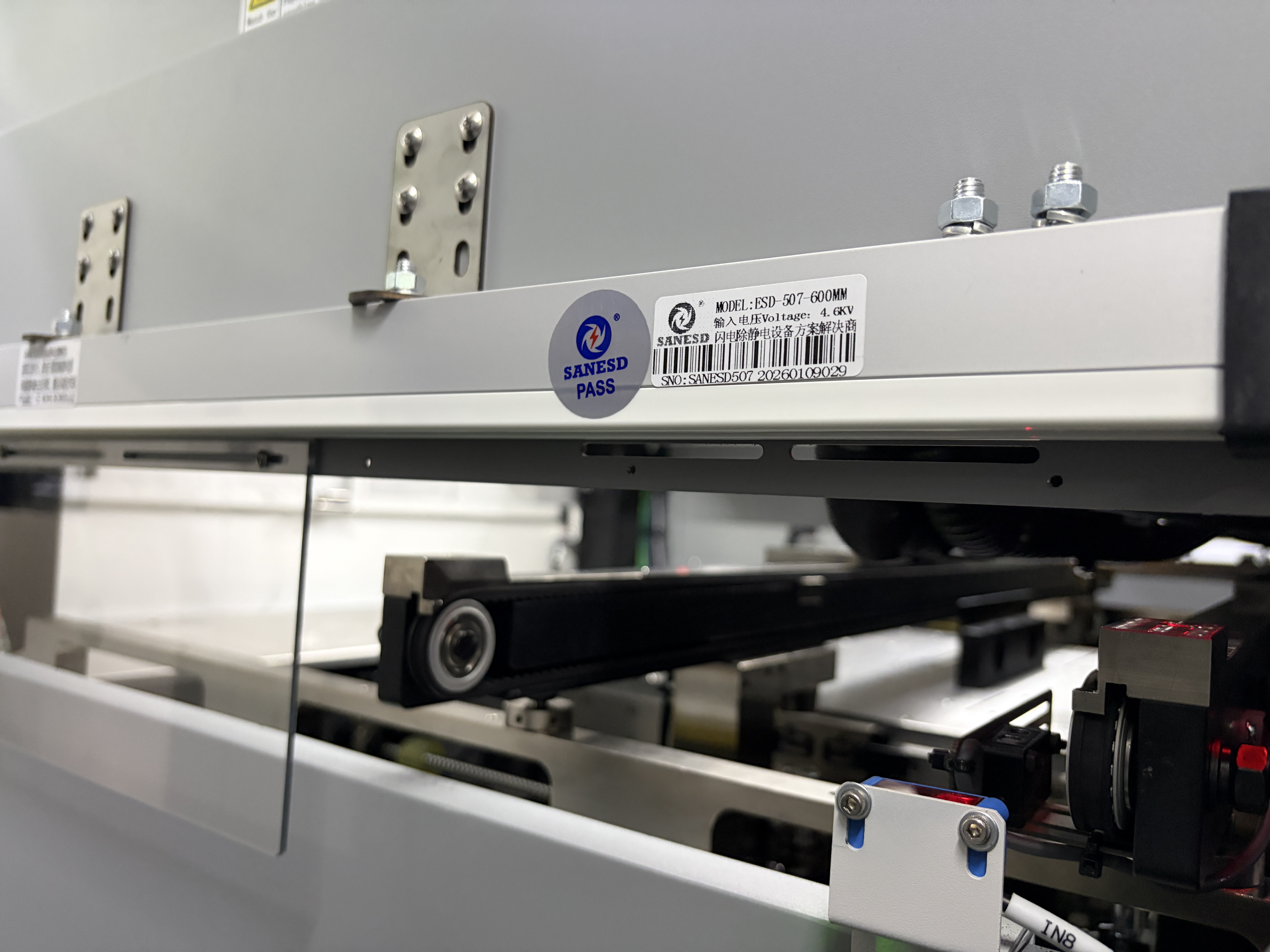

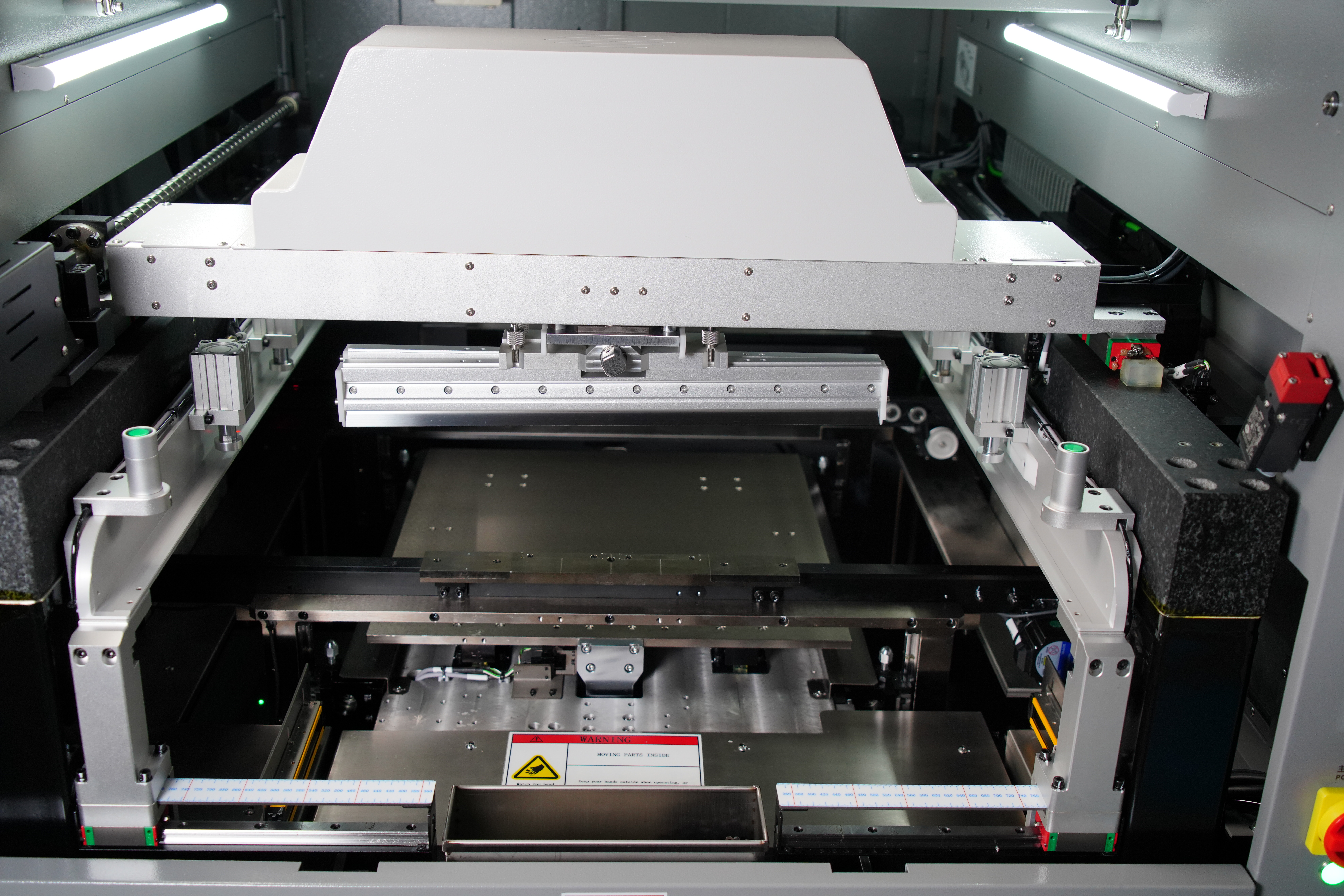

Автоматический принтер трафаретной печати, AP510Pro
Описание
Автоматический принтер трафаретной печати для работы с платами максимальными размерами 510х510 ммОсобенности системы:
| Прямое соединение по оси Z с серводвигателем обеспечивает точное управление движением. | ||||

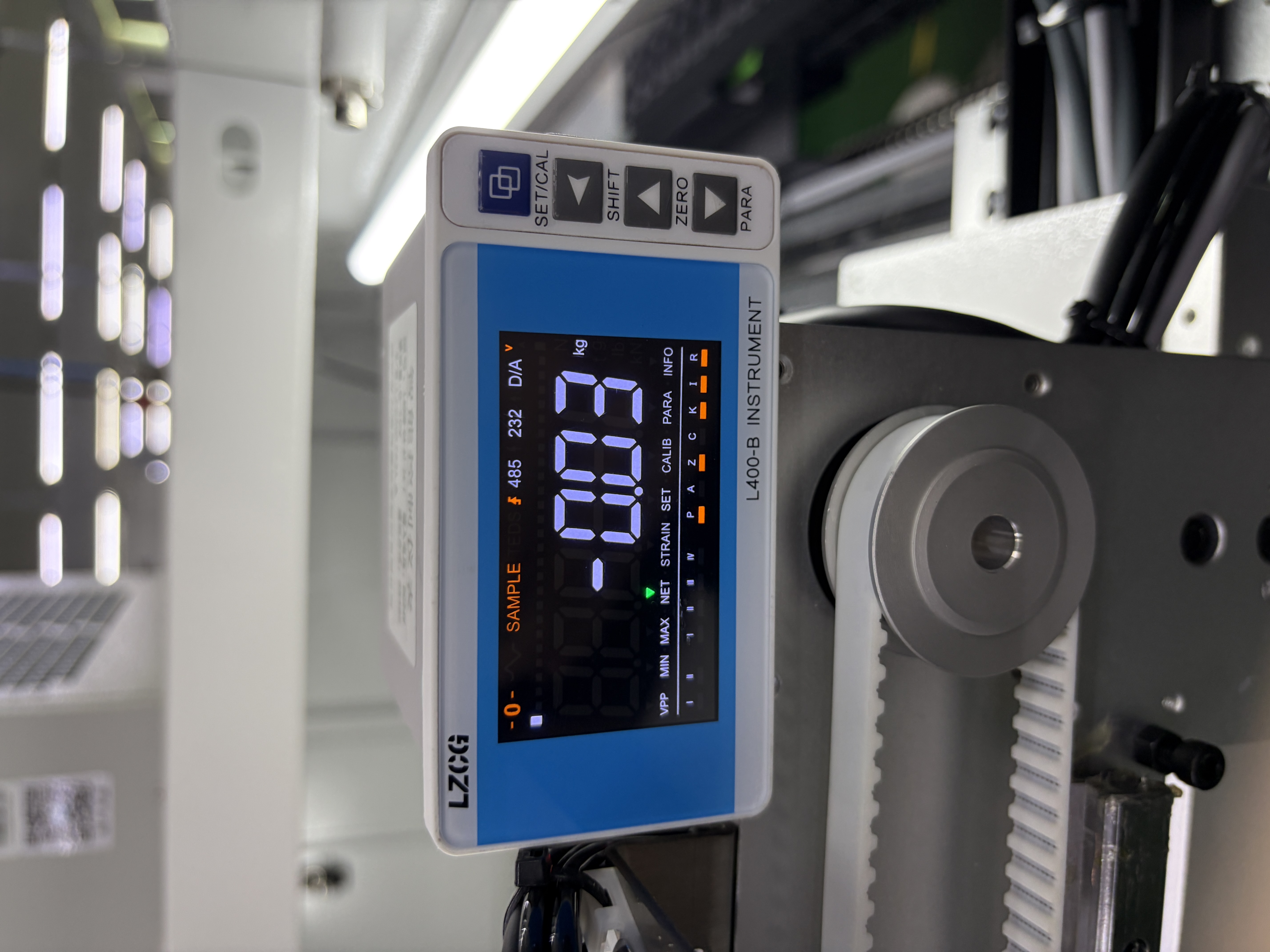

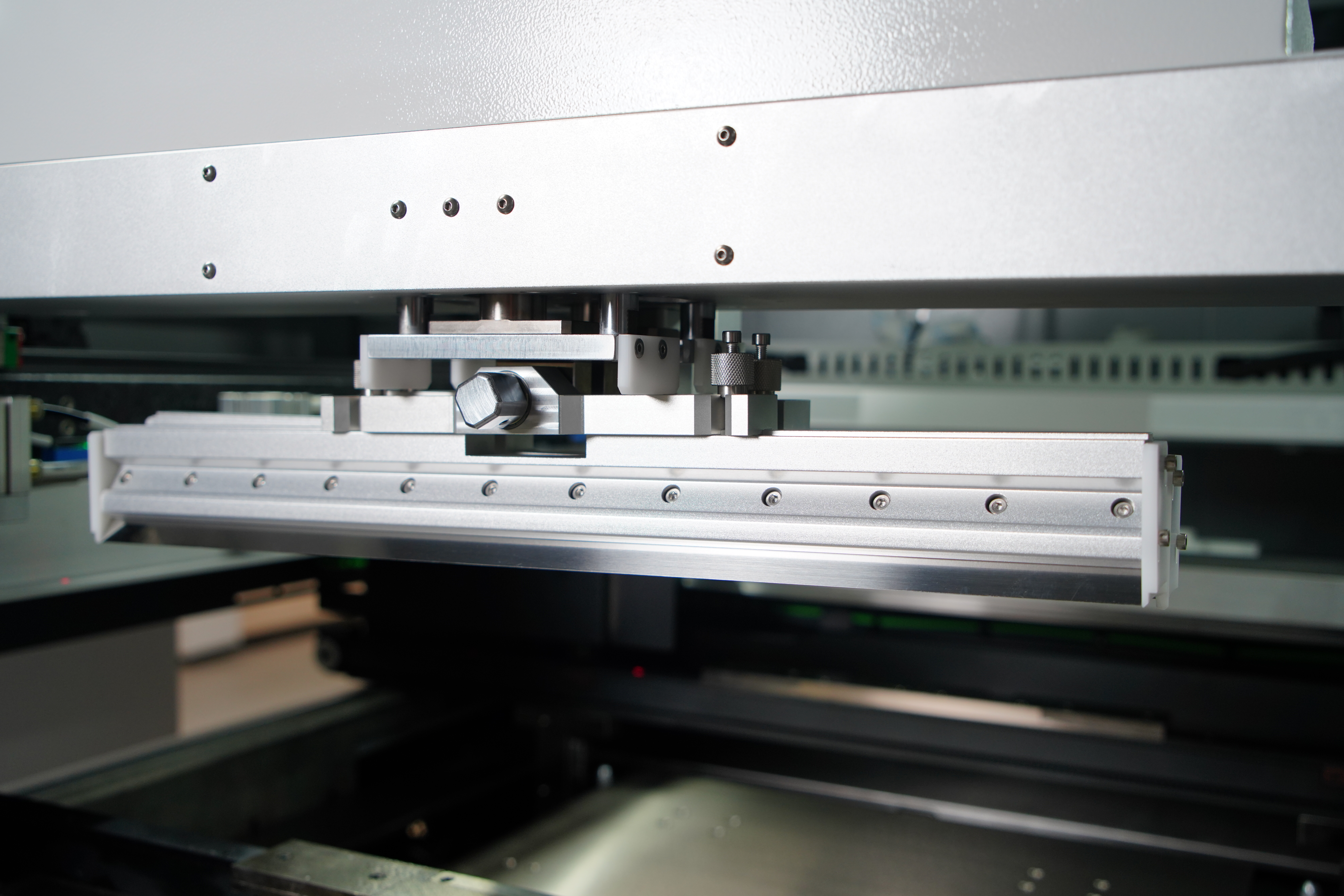

| Контроль давления ракеля с обратной связью. | ||||
| Интеллектуальная система очистки автоматически регулирует объем жидкости и площадь очистки в зависимости от размера плат. | ||||
| Функция программирования очистки. | ||||
| Высокопрочная цельнометаллическая рама обеспечивает стабильность процесса. | ||||

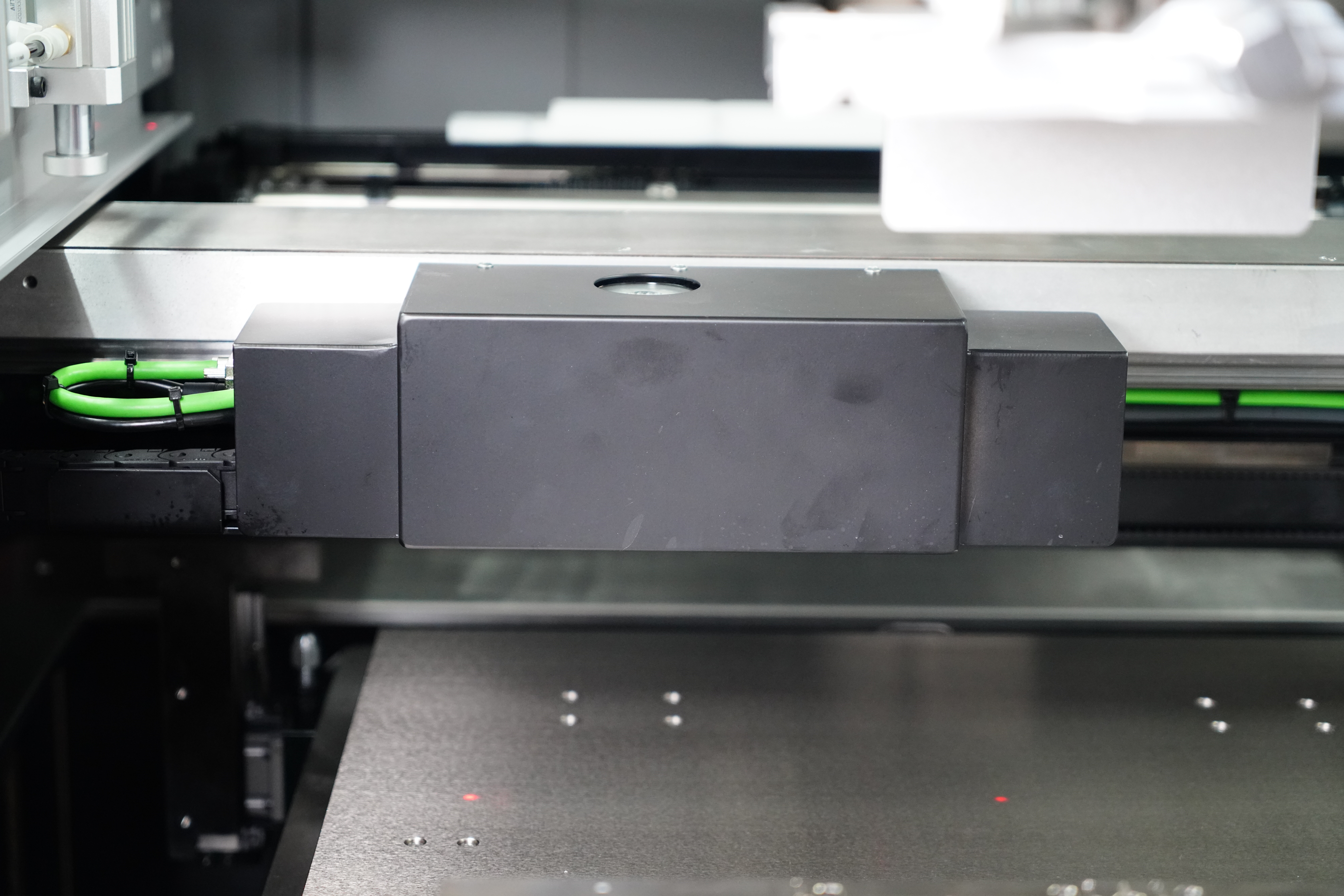

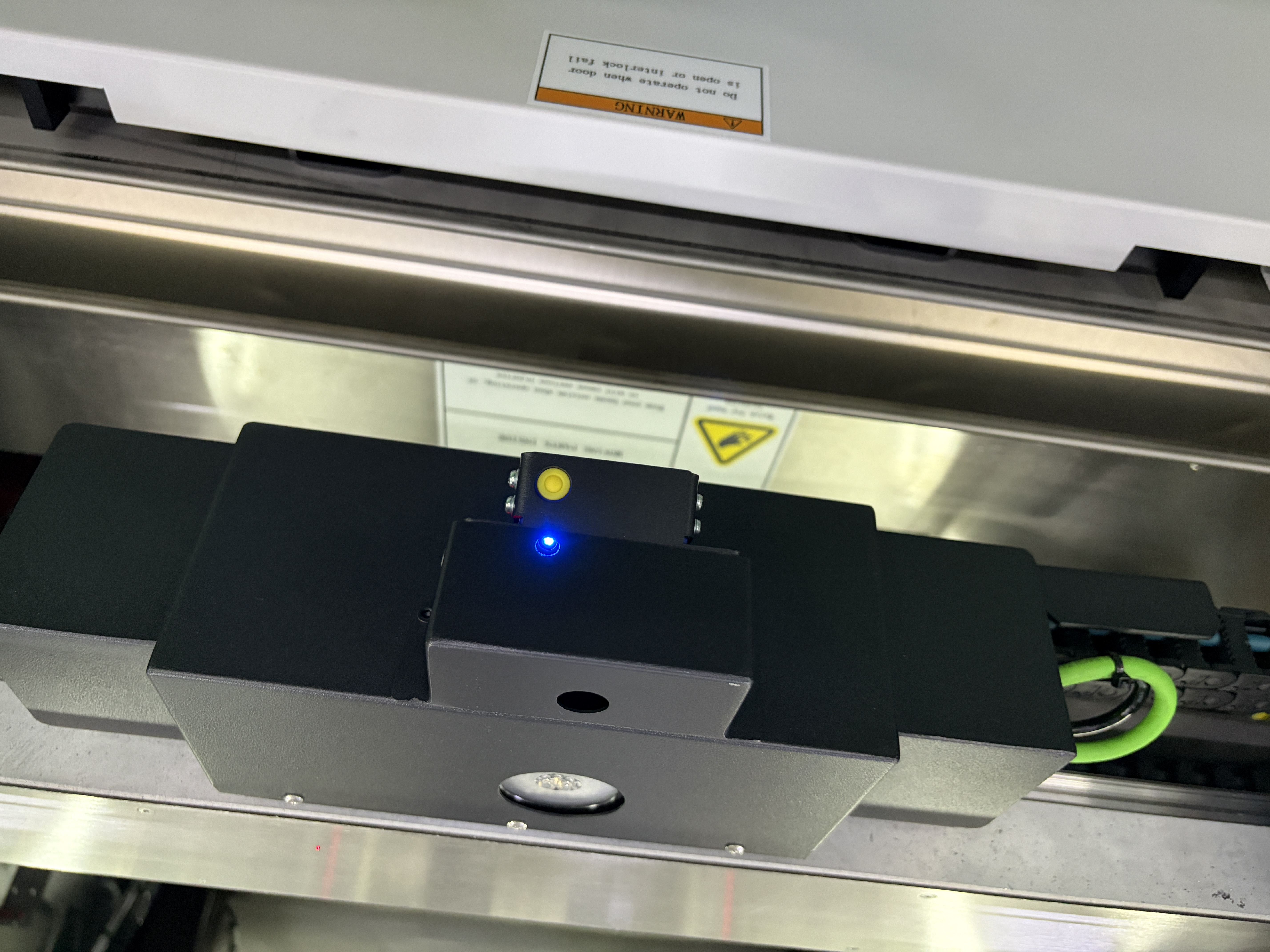

| Цифровая камера, телецентрическая коаксиальная система машинного зрения и LED подсветка. |
Спецификация

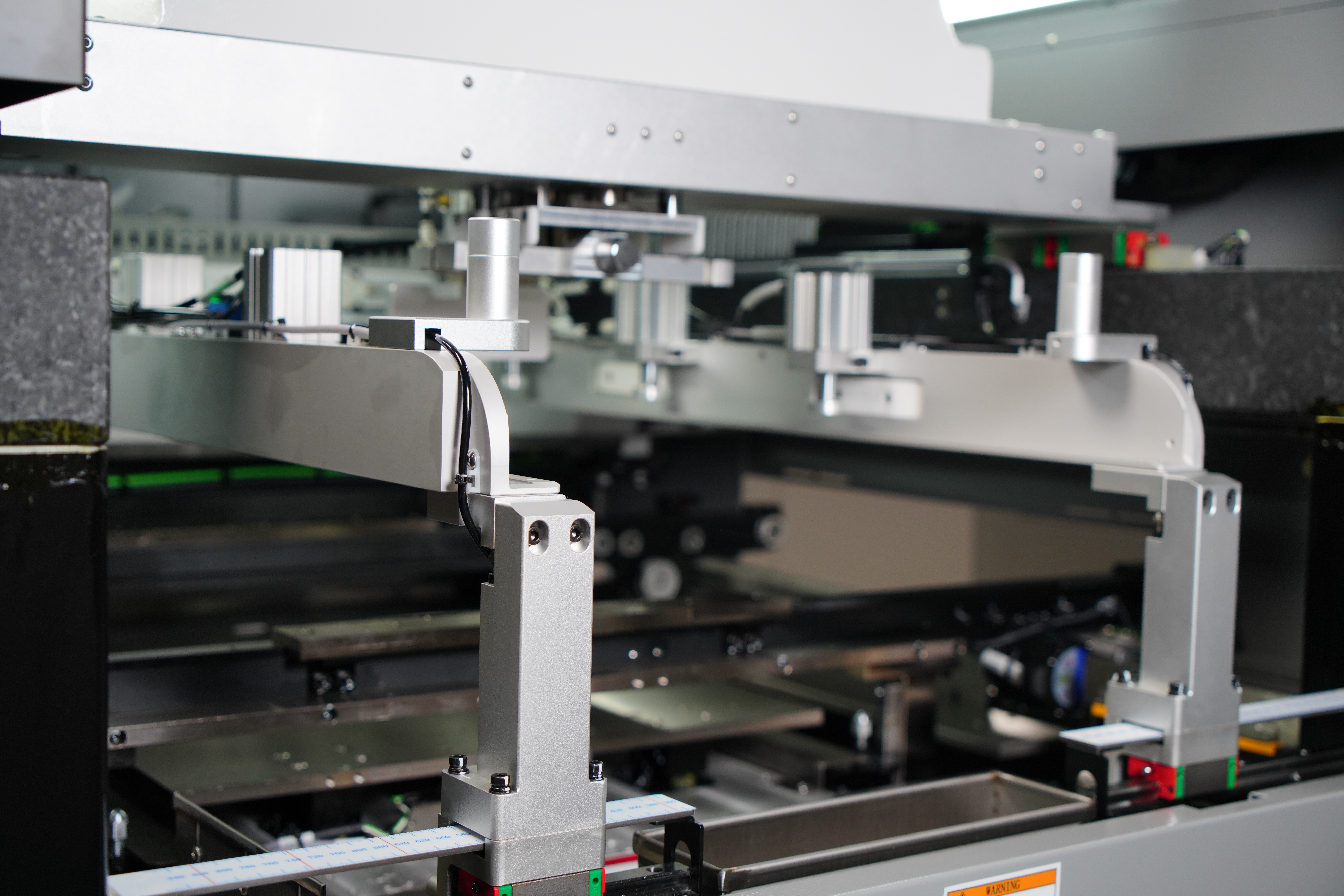

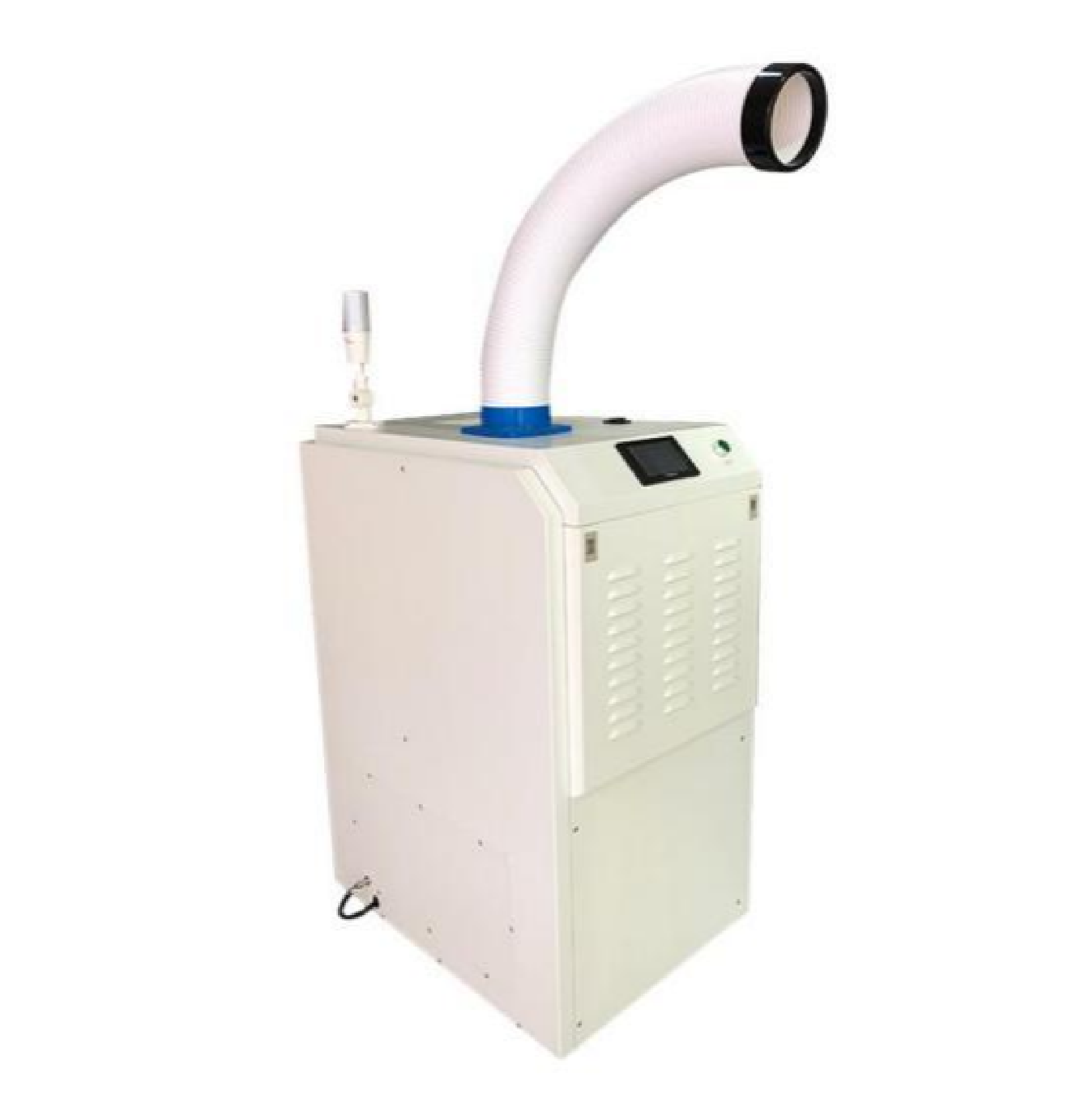

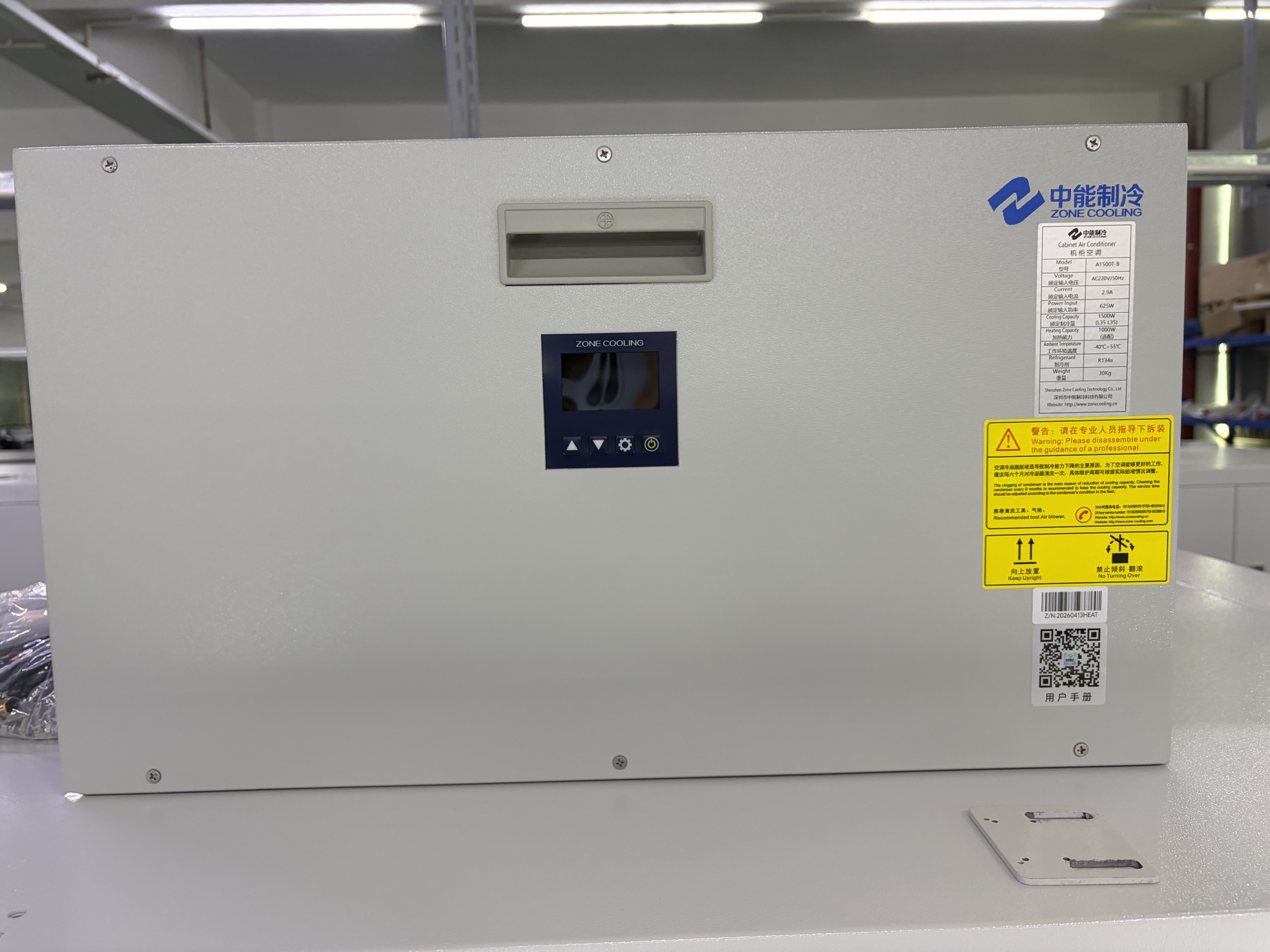

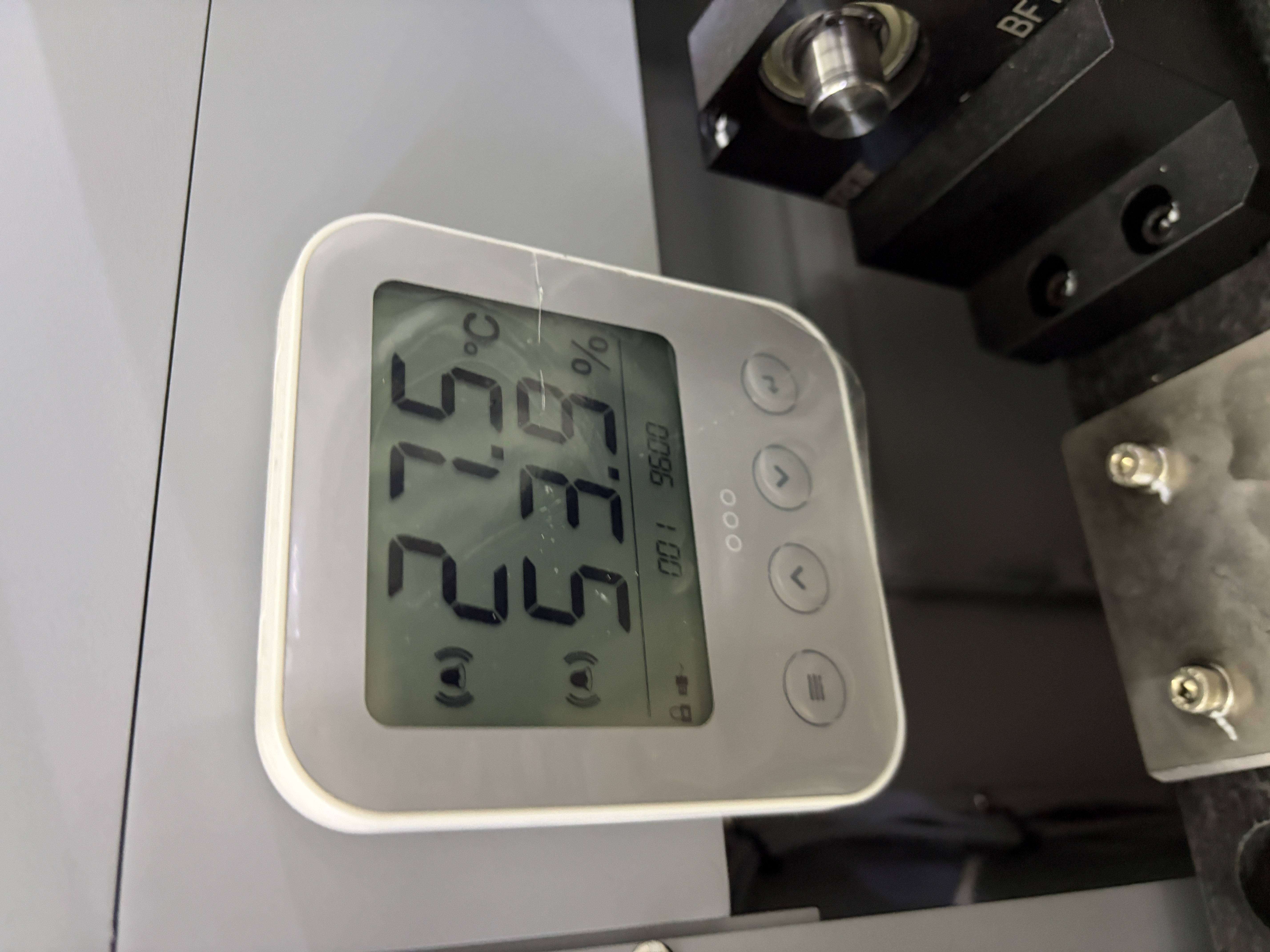

| Максимальные размеры ПП: | 510х510 мм |
| Минимальные размеры ПП: | 50х50 мм |
| Толщина ПП: | 0,4-6 мм |
| Максимальная масса ПП: | 5 кг |
| Коэффициент деформации ПП: | <1% |
| Размер рамы трафарета: | 370х470 мм - 737х737 мм |
| Толщина трафарета: | 20-40 мм |
| Зажим по краям платы: | 3 мм |
| Максимальный нижний зазор: | 13 мм |
| Фиксация ПП: | зажимы сверху и сбоку |
| Поддержка ПП: | зажимы сверху и сбоку, блок боковой поддержки |
| Фиксация трафарета: | вакуумная |
| Давление ракеля: | 0 - 15 кг |
| Скорость печати: | 10 - 200 мм/с |
| Скорость отделения трафарета после печати: | 0,01 - 125 мм/с |
| Скорость конвейера: | 100-1500 мм/с |
| Высота конвейера: | 900±20 мм |
| Направление движения конвейера: | слева направо, справа налево, слева налево, справа направо |
| Регулировка стола по осям X/Y/θ: | ± 4 мм / ± 6 мм / ± 2° |
| Повторяемость позиционирования: | ± 7 мкм (6σ, Cpk≥2) |
| Точность печати: | ± 15 мкм (6 , Cpk2) |
| Время цикла: | 7 с (без учета печати и очистки) |
| Время переналадки: | 5 мин |
| Время написания программы: | 10 мин |
| Очистка трафарета: | сухая, влажная, вакуум |
| Камера: | 5 Мп |
| Поле зрения камеры: | 6,4х4,8 мм |
| Тип реперного знака: | стандартные реперные знаки, площадка, отверстие |
| ОС: | Windows 10 |
| Электропитание: | 220 В ±10%, 50/60 Гц, 2,5 кВт, 13 А |
| Пневмопитание: | 4-6 бар |
| Расход сжатого воздуха: | 7 л/мин |
| Уровень шума: | <87 дБ |
| Габариты системы (ДхШхВ): | 1250х1440х1510 мм |
| Масса системы: | 1200 кг |
| Температура окружающей среды: | -20-45°C |
| Влажность окружающей среды: | 30-60% |
