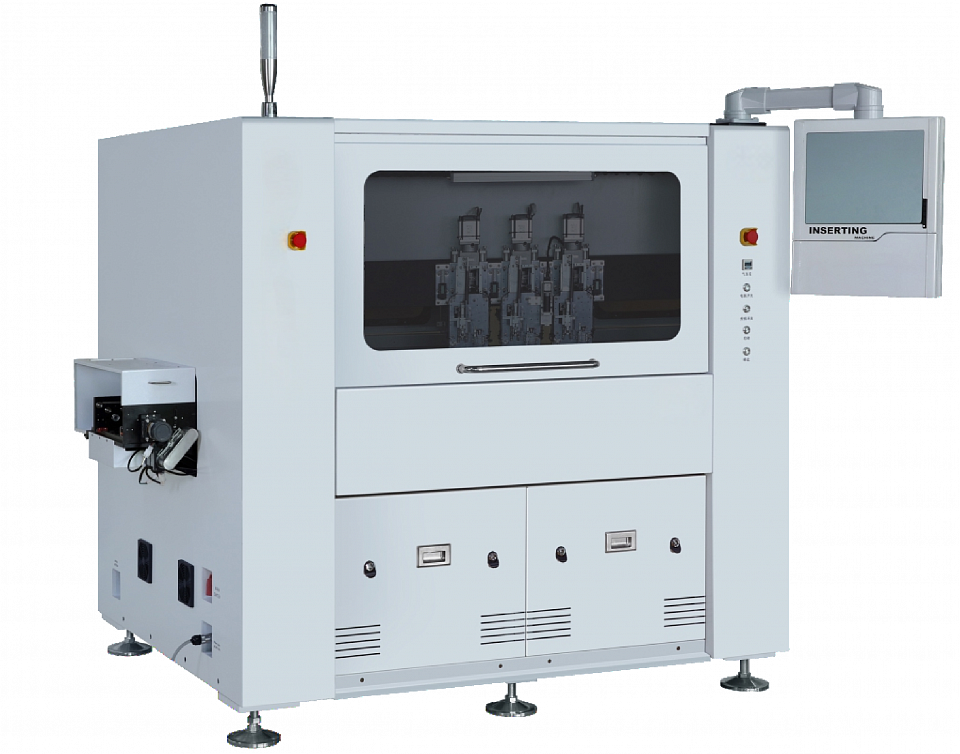

Автоматический установщик штыревых разъемов, TI-R6S
Описание
Устройство используется для автоматической нарезки металлических штифтов и установки их в печатную плату с помощью кулачкового механизма, приводимого в действие сервоприводом. В процессе установки выполняется коррекция положения с помощью камеры, и осуществляется мониторинг в режиме реального времени, включая усилие монтажа, глубину вставки и т.д.Особенности системы:
| Мраморное основание; |
| Сервоприводы осей X и Y; |
| Кулачковый механизм с высокой производительностью, точностью и повторяемостью; |
| Автоматическая регулировка ширины конвейера; |
| Автоматическое определение толщины печатной платы; |
| Возможность подключения к системе MES с помощью распознавания QR-кодов. |

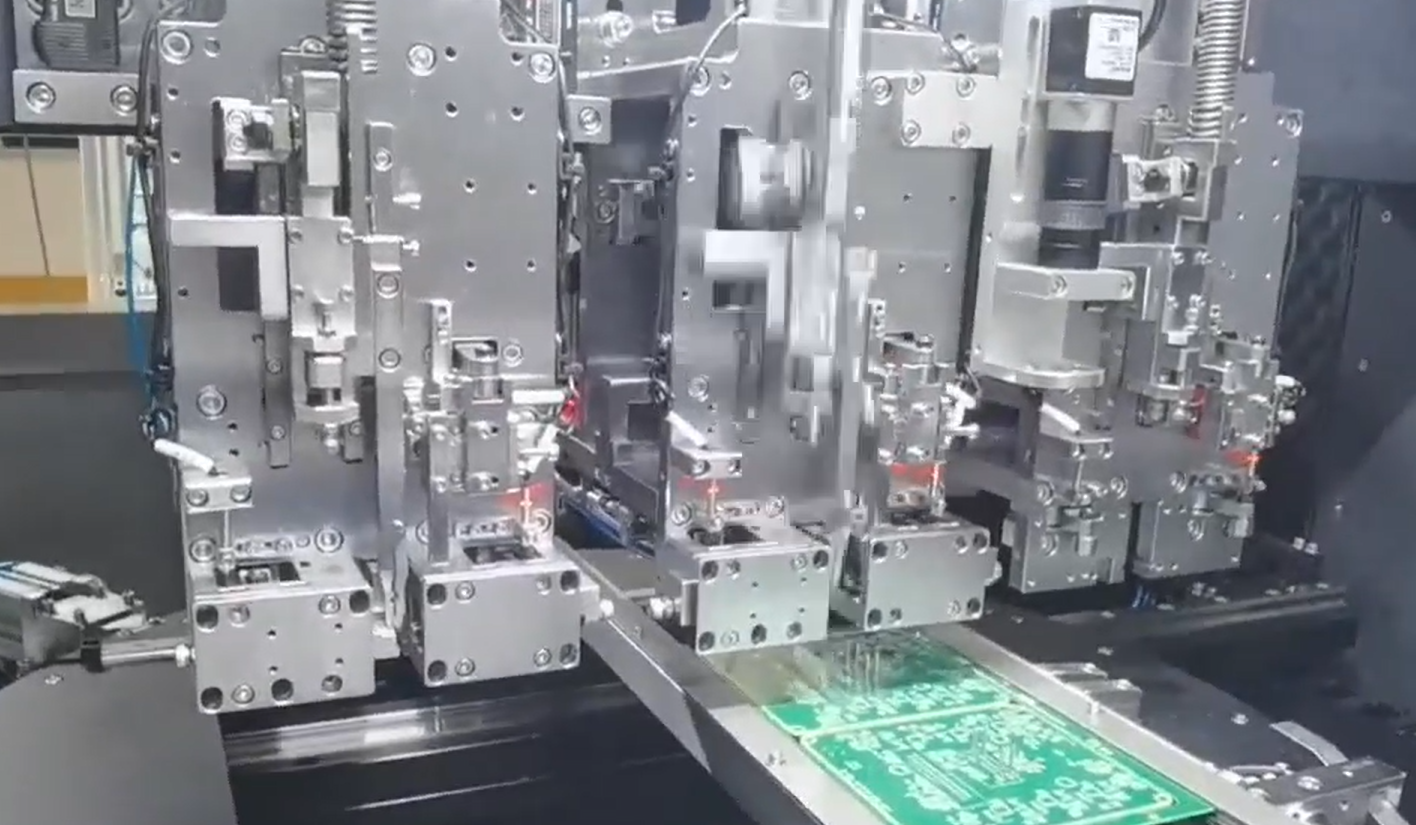

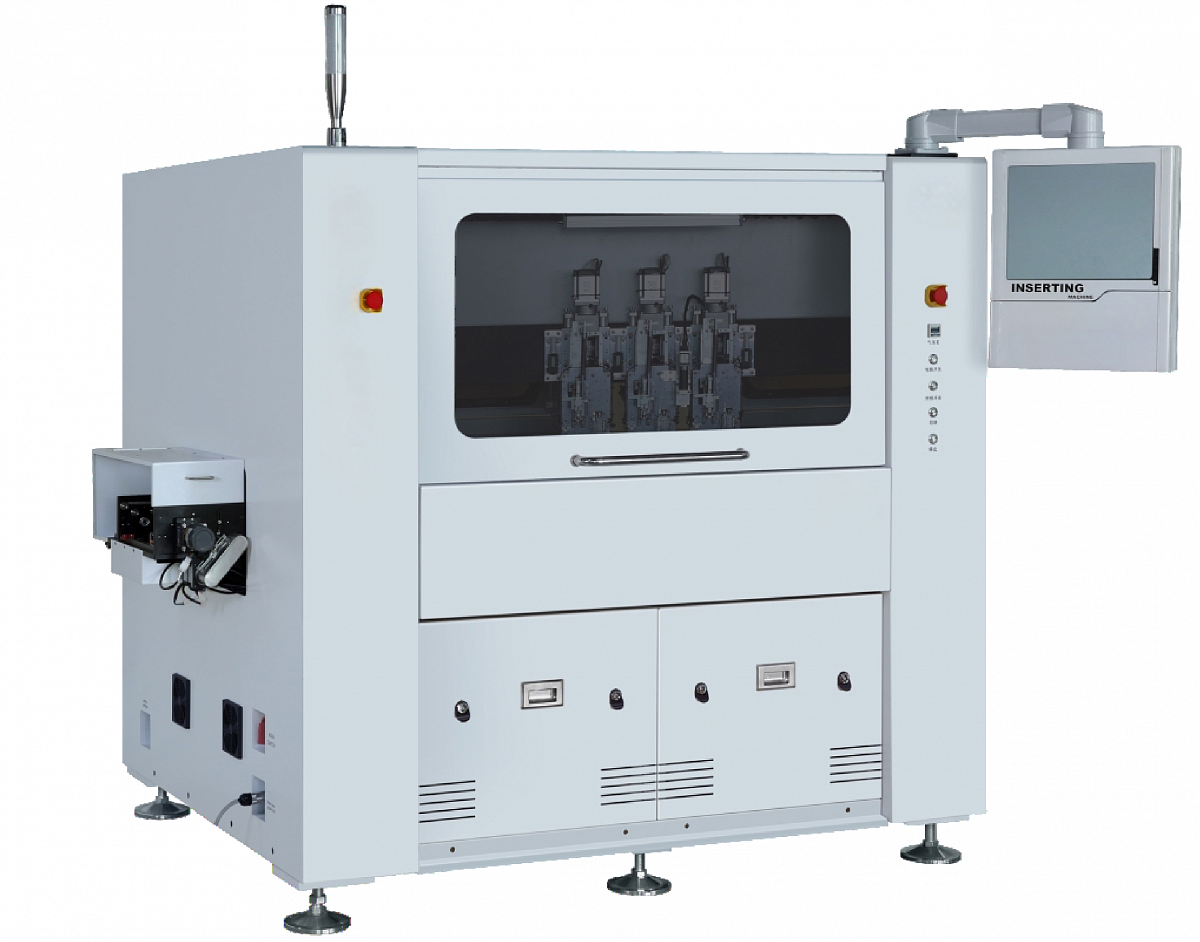

Галерея
Спецификация
| Кол-во монтажных голов: |
3 шт. |
| Максимальный размер ПП: |
350х350 мм |
| Повторяемость: |
±0,01 мм |
| Угол монтажа компонентов: |
0-90⁰ |
| Скорость монтажа пинов: |
140-220 шт./мин |
| Подача пинов: |
питатель из катушки |
| Скорость конвейера: |
70 м/мин |
| Направление перемещения: |
слева направо, справа налево |
| Поддержка ПП: |
поддерживающие пины |
| Распознавание отверстий: |
CCD камера высокого разрешения |
| Система управления: |
промышленный ПК, ОС Windows, монитор |
| Интерфейс: |
RS485/RS232 |
| Пневмопитание: |
0,55 МПа |
| Электропитание: |
220 В, 50 Гц, 2 кВт |
| Температура окружающей среды: |
5-40 ⁰С |
| Влажность окружающей среды: |
10-90%RH |
| Габариты (ДхШхВ): |
2310х1560х1740 мм |
| Масса: |
1800 кг |
